Möglichkeiten bei jedem Plattenmaterial.
Europäische Patente EP3879169; EP4249795DOT SLIM UNABHÄNGIG
Egal ob Glas, Metall oder Holz: Hier gilt die Unabhängigkeit. Der Einbau von flächenbündigem Licht mit Schattennut bei unterschiedlichen Plattenmaterialien ist eine besonders große Herausforderung. Aber auch in diesem Fall ist die Lösung konsequent an die Idee DOT SLIM angepasst: Geringste Einbauhöhe, höchster Lichtaustritt, flächenbündig mit rückversetzter Schattennut, vollkommen entblendet. Wie gehabt: Alles mit wechselbarer LED.
| Art.Nr. | Modul |
|---|---|

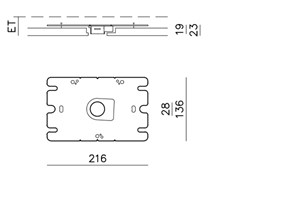

| 317700 | DOT SLIM UNABHÄNGIG | Modul mit Schattennut und horizontaler Kühlfläche
für diverse Plattenmaterialien, rückseitige Montage inkl. Justiermöglichkeit,
Bohrloch Ø 30 mm, passive Kühlung beachten | 760 lm | 900 mA | 11W* ACHTUNG: max. Bestromung bei Akustikdecken 700 mA: 610 lm | 8,5W* |

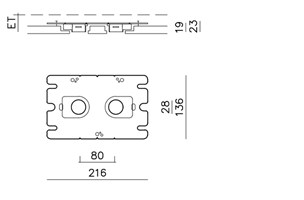

| 317705 | DOT SLIM UNABHÄNGIG DUO | Modul für 2 Lichtpunkte mit Schattennut und
horizontaler Kühlfläche für diverse Plattenmaterialien, rückseitige Montage inkl.
Justiermöglichkeit, Bohrloch Ø 30 mm, passive Kühlung beachten | 1220 lm | 700 mA | 17W* ACHTUNG: max. Bestromung bei Akustikdecken 500 mA: 920 lm | 12W* |
| *exkl. LED-Treiber; Konstantstrom |
| Art.Nr. | Leuchtmittel |
|---|---|
| 3175_ _ E | DOT SLIM ENTBLENDUNG | Entblendungsring Tiefschwarz |
| 3175_ _ A | DOT SLIM AUSBLENDUNG | Ausblendring Polarweiß mit Tiefschwarzem Kern |
| 168101 | MONTAGEZANGE DOT SLIM | für LED-Montage (Sicherungszange) für DOT SLIM, DOT 28 und
VERSA |
| Die Leuchten sind durch nachstehende Angaben zu vervollständigen: |
| Art.Nr. | Linse |
|---|---|
| 1 _ _ | Abstrahlwinkel 20° |
| Art.Nr. | Reflektor |
|---|---|
| auf Anfrage | Abstrahlwinkel 25° |
| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 1 _ | DIM TO WARM | RA 96 | 1800 - 2700K @350mA |
| _ 7 _ | DIM TO WARM | RA 96 | 1800 - 2700K @700mA |
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | 350mA-Bestromung |
|---|---|
| 299003 | ON-OFF | 4,2W 350mA | 1 LED |nicht dimmbar LBH 38x27x21mm |
| 299023 | ON-OFF | 20W 350mA | 1-3 LEDs |nicht dimmbar LBH 118x35x26mm |
| 299223 | DA-PU | 25W 350mA | 1-4 LEDs* | dimmbar | DALI/PUSH LBH 105x68x23mm |
| 299243 | DA-PU | 40W 350mA | 1-7 LEDs | dimmbar | DALI/PUSH LBH 124x82x23mm |
| Art.Nr. | 500mA-Bestromung |
|---|---|
| 299025 | ON-OFF 25W 500mA | 1-3 LEDs | nicht dimmbar LBH 145x38x23mm |
| 299225 | DA-PU 25W 500mA | 1-3 LEDs | dimmbar | DALI/PUSH
LBH 105x68x23mm |
| 299245 | DA-PU 40W 500mA | 1-6 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm |
| 299265 | DA-PU 60W 500mA | 1-7 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm |
| Art.Nr. | 700mA-Bestromung |
|---|---|
| 299037 | ON-OFF 35W 700mA | 1-3 LEDs | nicht dimmbar
LBH 148x40x30mm |
| 299227 | DA-PU 25W 700mA | 1-2 LEDs | dimmbar |
DALI/PUSH LBH 105x68x23mm |
| 299247 | DA-PU 40W 700mA | 1-4 LEDs* | dimmbar |
DALI/PUSH LBH 124x82x23mm |
| 299267 | DA-PU 60W 700mA | 1-6 LEDs* | dimmbar |
DALI/PUSH LBH 124x82x23mm |
| Art.Nr. | 900 mA Bestromung |
|---|---|
| 299229 | DA-PU 25W 900mA | 1-2 LEDs | dimmbar
| DALI/PUSH LBH 105x68x23mm |
| 299249 | DA-PU 40W 900mA | 1-3 LEDs | dimmbar
| DALI/PUSH LBH 124x82x23mm |
| 299269 | DA-PU 60W 900mA | 1-5 LEDs | dimmbar
| DALI/PUSH LBH 124x82x23mm |
| Art.Nr. | 1050mA Bestromung (bei Betondecken möglich, der Luftraum kann entfallen) |
|---|---|
| 299031 | ON-OFF 35W 1050mA| 1-2 LEDs
| nicht dimmbar LBH 148x40x30mm |
| 299241 | DA-PU 40W 1050mA | 1-2 LEDs
| dimmbar | DALI/PUSH LBH 124x82x23mm |
| 299261 | DA-PU 60W 1050mA | 1-4 LEDs
| dimmbar | DALI/PUSH LBH 124x82x23mm |
|
* auf Grund der Leistungsaufnahme ist bei DIM TO WARM eine LED/LEUCHTE weniger als der MAX. Wert in Serie zu schalten. |
| Mindestquerschnitt entsprechend der Leitungslänge | |
|---|---|
| 0,75mm² - 100m; 1,5mm² - 200m |
