Putzauftrag bis 21 mm
Europäische Patente EP3879169; EP4249795DOT SLIM DICKPUTZ | Möglichkeiten für unterschiedliche Putzstärken.
Das Halbteil für komplexe Aufgaben im Bereich Dick-, Spritz- oder Akustikputzdecken. Sogar für den flächenbündigen Einbau in solchen Fällen haben wir ein Modul, das alle Vorteile des DOT SLIM Systems mitbringt: Geringste Einbauhöhe und höchster Lichtaustritt, vollkommen entblendet. Zudem bleibt die Leuchte fast unsichtbar und ist wie immer leicht zu wechseln. Bei Materialbesonderheiten melden Sie sich einfach bei uns.
| Art.Nr. | Modul |
|---|---|

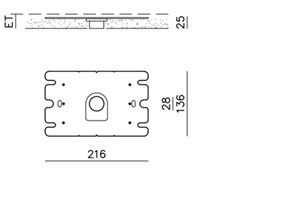

| 317301 | DOT SLIM DICKPUTZ | Einbaumodul mit überputzbarer, horizontaler Kühlfläche
für minimale Einbautiefe in Dickputz, inkl. Justierschrauben und Schutzkappe | 760 lm | 900 mA | 11W* Bei Kalk-, Gips-, Lehm- oder Zementputz ist eine Bestromung von 1050 mA möglich: 825 lm | 13W* |

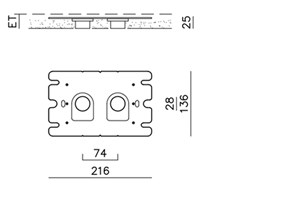

| 317306 | DOT SLIM DICKPUTZ DUO | Einbaumodul für 2 Lichtpunkte mit überputzbarer,
horizontaler Kühlfläche für minimale Einbautiefe in Dickputz, inkl. Justierschrauben
und Schutzkappe | 1220 lm | 700 mA | 17W* ACHTUNG: max. Bestromung bei Dämm- oder Akustikputzen 500 mA: 920 lm | 12W* |
| *exkl. LED-Treiber; Konstantstrom |
| Art.Nr. | Leuchtmittel |
|---|---|
| 3175_ _ E | DOT SLIM ENTBLENDUNG | Entblendungsring Tiefschwarz |
| 3175_ _ A | DOT SLIM AUSBLENDUNG | Ausblendring Polarweiß mit Tiefschwarzem Kern |
| 168101 | MONTAGEZANGE DOT SLIM | für LED-Montage (Sicherungszange) für DOT SLIM, DOT 28 und
VERSA |
| Die Leuchten sind durch nachstehende Angaben zu vervollständigen: |
| Art.Nr. | Linse |
|---|---|
| 1 _ _ | Abstrahlwinkel 20° |
| Art.Nr. | Reflektor |
|---|---|
| auf Anfrage | Abstrahlwinkel 25° |
| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 1 _ | DIM TO WARM | RA 96 | 1800 - 2700K @350mA |
| _ 7 _ | DIM TO WARM | RA 96 | 1800 - 2700K @700mA |
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | 350mA-Bestromung |
|---|---|
| 299003 | ON-OFF | 4,2W 350mA | 1 LED |nicht dimmbar LBH 38x27x21mm |
| 299023 | ON-OFF | 20W 350mA | 1-3 LEDs |nicht dimmbar LBH 118x35x26mm |
| 299223 | DA-PU | 25W 350mA | 1-4 LEDs* | dimmbar | DALI/PUSH LBH 105x68x23mm |
| 299243 | DA-PU | 40W 350mA | 1-7 LEDs | dimmbar | DALI/PUSH LBH 124x82x23mm |
| Art.Nr. | 500mA-Bestromung |
|---|---|
| 299025 | ON-OFF 25W 500mA | 1-3 LEDs | nicht dimmbar LBH 145x38x23mm |
| 299225 | DA-PU 25W 500mA | 1-3 LEDs | dimmbar | DALI/PUSH
LBH 105x68x23mm |
| 299245 | DA-PU 40W 500mA | 1-6 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm |
| 299265 | DA-PU 60W 500mA | 1-7 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm |
| Art.Nr. | 700mA-Bestromung |
|---|---|
| 299037 | ON-OFF 35W 700mA | 1-3 LEDs | nicht dimmbar
LBH 148x40x30mm |
| 299227 | DA-PU 25W 700mA | 1-2 LEDs | dimmbar |
DALI/PUSH LBH 105x68x23mm |
| 299247 | DA-PU 40W 700mA | 1-4 LEDs* | dimmbar |
DALI/PUSH LBH 124x82x23mm |
| 299267 | DA-PU 60W 700mA | 1-6 LEDs* | dimmbar |
DALI/PUSH LBH 124x82x23mm |
| Art.Nr. | 900 mA Bestromung |
|---|---|
| 299229 | DA-PU 25W 900mA | 1-2 LEDs | dimmbar
| DALI/PUSH LBH 105x68x23mm |
| 299249 | DA-PU 40W 900mA | 1-3 LEDs | dimmbar
| DALI/PUSH LBH 124x82x23mm |
| 299269 | DA-PU 60W 900mA | 1-5 LEDs | dimmbar
| DALI/PUSH LBH 124x82x23mm |
| Art.Nr. | 1050mA Bestromung (bei Betondecken möglich, der Luftraum kann entfallen) |
|---|---|
| 299031 | ON-OFF 35W 1050mA| 1-2 LEDs
| nicht dimmbar LBH 148x40x30mm |
| 299241 | DA-PU 40W 1050mA | 1-2 LEDs
| dimmbar | DALI/PUSH LBH 124x82x23mm |
| 299261 | DA-PU 60W 1050mA | 1-4 LEDs
| dimmbar | DALI/PUSH LBH 124x82x23mm |
|
* auf Grund der Leistungsaufnahme ist bei DIM TO WARM eine LED/LEUCHTE weniger als der MAX. Wert in Serie zu schalten. |
| Mindestquerschnitt entsprechend der Leitungslänge | |
|---|---|
| 0,75mm² - 100m; 1,5mm² - 200m |
