Die bewährte DOT 28-Qualität nun auch als Einbauspot.
DOT 35 ist in allen abgehängten Decken einsetzbar und eine stimmige Alternative für alle Situationen, in denen gutes Licht mit standardisierter Einbauweise in die Decken kommen soll. Die filigrane Einbauleuchte: minimal im Maßstab, maximal in der Lichtqualität. Über eine Federhalterung kann DOT 35 ohne Einbaumodul in jede abgehängte Decke eingesetzt werden.
DOT 35
INNOVATION FÜR DAS KONVENTIONELLE. DOT 35 ist in allen abgehängten Decken einsetzbar und eine stimmige Alternative für jede Situation, in denen gutes Licht mit standardisierter Einbauweise mittels Federbügel in die Decken kommen soll. Die filigrane Einbauleuchte: Minimal im Maßstab, maximal in der Lichtqualität. Die bewährte DOT 28-Qualität als konventioneller Einbauspot.
DOT 35 ENTBLENDUNG
Der Entblendungsring verfeinert die ohnehin schon ausgezeichnete Lichtqualität des DOT 35 noch weiter und erzeugt ein angenehmes und blendungsfreies Licht. Durch einen UGR WERT <19 bei 35° ist diese Variante auch für Bildschirmarbeitsplätze geeignet.
DOT 35 AUSBLENDUNG
Unsichtbarkeit in absoluter Perfektion. Die Innovation des Ausblendrings macht die Leuchte tagsüber beinahe unsichtbar und bringt am Abend einen feinen Lichtpunkt zum Vorschein. Wir lassen die Lichtquelle verschwinden um das Licht und dessen Qualität zu entfalten.
DOT 35 POWER

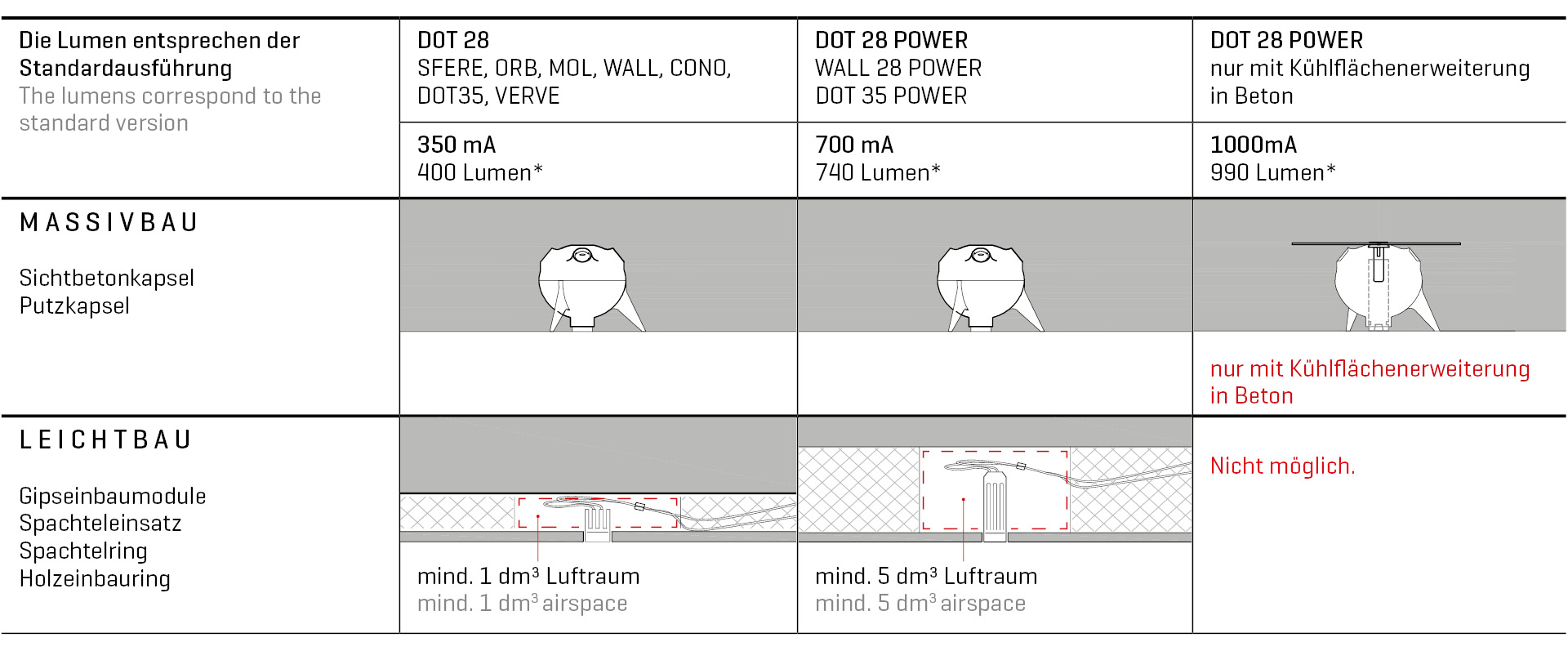

KRAFTVOLL. Der DOT 35 POWER ist die leistungsstärkere Variante des DOT 35.
Dabei ermöglicht der längere Kühlkörper eine höhere Lichtleistung
von bis zu 740 lm bei maximaler Lichtqualität. Die längere Bauform
erfordert eine größere Einbautiefe von 110 mm, respektive 120 mm
bei Entblendungs- und Ausblendring.
>>> Zu DOT 35 POWER
DOT 35 WET
DOT 35 sorgt auch im überdachten Außenraum oder im Badezimmer für einen ruhigen Deckenspiegel und schönes Licht: mit dem DOT 35 WET – spritzwassergeschützt in IP44-Ausführung.
DOT 35 CONE
MINIMALISTISCH AUSDRUCKSSTARK.
Fast immateriell verleiht DOT 35 CONE der Decke eine geometrisch
präzise artikulierte Tiefe und zeichnet durch das Spiel mit minimaler
Höhe und tiefer Senkung ein subtiles Relief. Der auf den Punkt
gefräste Konus springt tiefer in die Decke zurück, als die Aufkantung
hervorsteht: volle Präsenz bei gut entblendeter Zurückhaltung.
>>> Zu DOT 35 CONE
>>> Zu DOT 35 POWER CONE
DIM TO WARM
Ein nahtloser Übergang von hell zu stimmungsvollem Kerzenschein: Perfekte Dimmkurve, hohe Lichtbrillanz
und hohe Farbwiedergabe (RA96) schaffen im SYSTEM DOT 28 ungeahnte Atmosphären.
>>> Mehr zu DIM TO WARM
LINSE 15°
Im kleinsten Lichtgehäuse vom SYSTEM DOT 28 wird Licht gebündelt und mit maximaler Helligkeit - jedoch minimaler Streuung -
in den Raum projiziert. Ein vielseitiges Instrument zur Inszenierung und Fokussierung.
>>> Mehr zu LINSE 15°

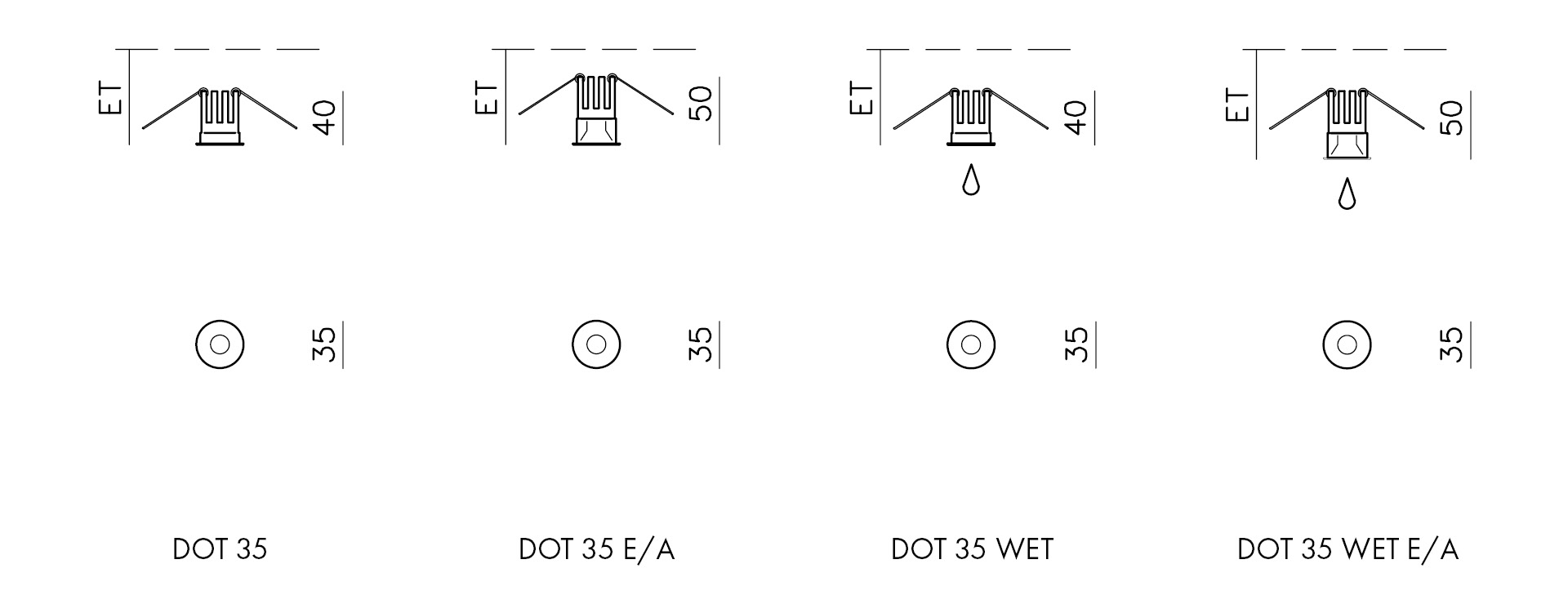

DOT 35 - ohne Einbaumodul in jeder abgehängten Decke einsetzbar.
| Art.Nr. | Leuchten |
|---|---|
| 2101_ _ _ | DOT 35 | Einbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, aus massivem Aluminium,
passive Kühlung beachten, Lochbohrung 30mm, Einbautiefe ET 70mm 400lm | 350mA | 4W* |
| 3101_ _ _ | DOT 35 WET | Einbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, allseitig
spritzwassergeschützt IP44, Lochbohrung 30mm, aus Aluminium, passive Kühlung beachten, Einbautiefe ET 70mm 370lm | 350mA | 4W* |
| *exkl. LED-Treiber; Konstantstrom | |
| ONLINE KONFIGURIEREN |
Die Leuchten sind durch nachstehende Angaben zu vervollständigen:
| Art.Nr. | Linse |
|---|---|
| 1 _ _ | Abstrahlwinkel 15° |
| Art.Nr. | Reflektor |
|---|---|

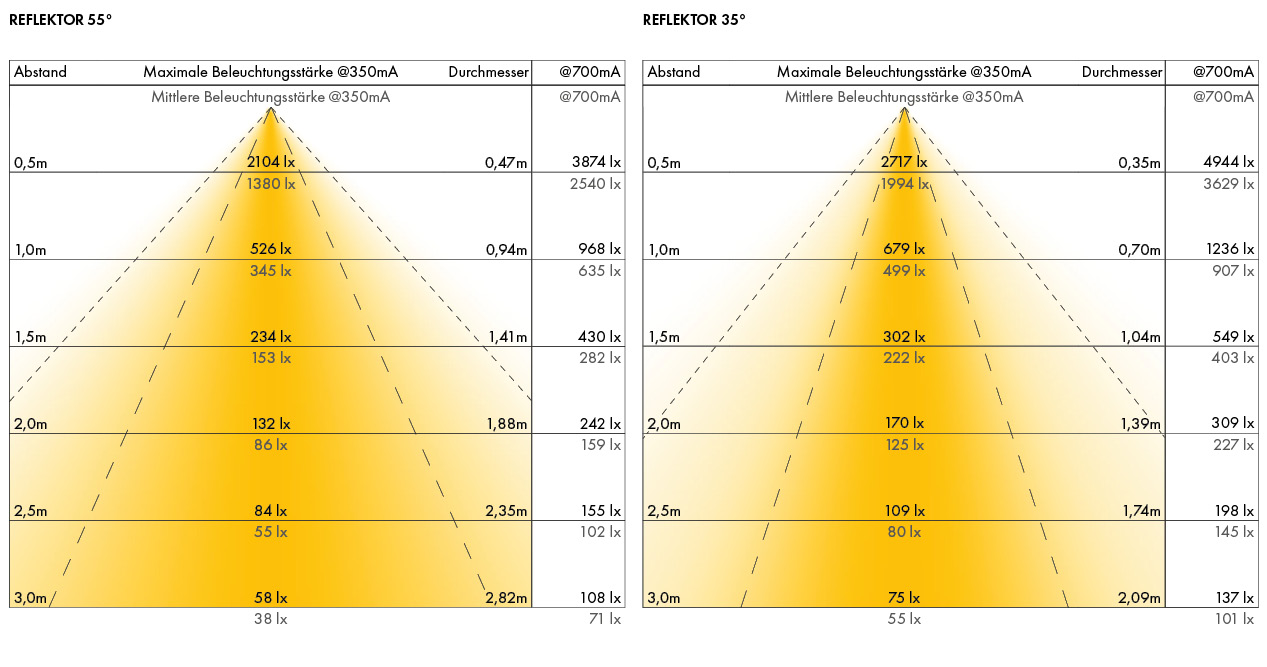

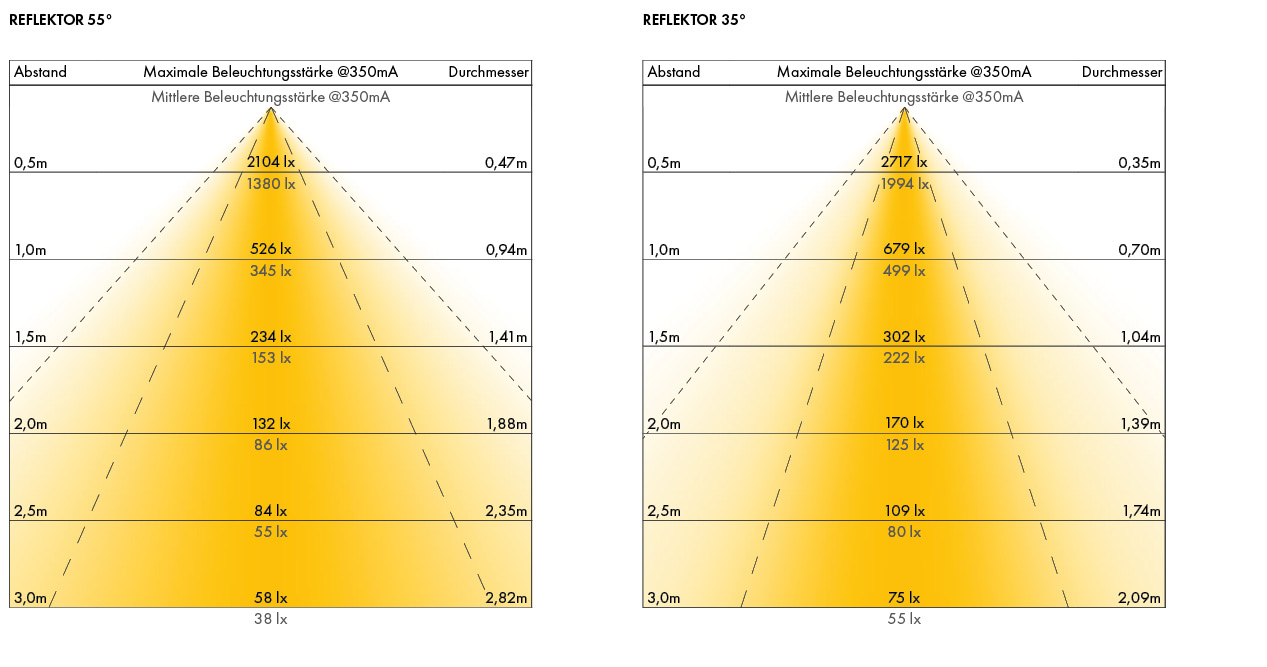

| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 1 _ | DIM TO WARM | RA 96 | 1800 - 2700K @350mA |
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | Farbe |
|---|---|
| _ _ K | Kaschmirgold |
| _ _ S | Schneesilber |
| _ _ T | Tiefschwarz |
| _ _ R | Rosé |
| _ _ G | Gold |
| _ _ M | Muskatbronze |
| _ _ P | Polarweiß |
| _ _ E | Entblendungsring | Aluminium eloxiert | UGR <19° bei 35° | UGR <22° bei 55° Lichtstrom verringert sich um ca. 20% |
| _ _ A | Ausblendring | Polarweiß mit tiefschwarzem Kern | UGR <19° bei 35° | UGR <22° bei 55° Lichtstrom verringert sich um ca. 20% |
| Art.Nr. | LED-Treiber ON/OFF |
|---|---|
| 299003 | ON-OFF | 4,2W 350mA² | 1 LED | nicht dimmbar LBH 38x27x21mm |
| 399023 | ON-OFF | 25W 350mA | 1-4 LEDs | nicht dimmbar LBH 147x40x32mm |
| Art.Nr. | LED-Treiber DALI-2|PUSH |
|---|---|
| 299223 | DALI-2|PUSH 25W 350mA | 1-4 LEDs | dimmbar 1-100% LBH 147x40x32mm |
| 399263 | DALI-2|PUSH|1-10V 60W 350mA | 1-6 LEDs | ausgenommen D2W: 1-5 LEDs| dimmbar 1-100% LBH 124x79x22mm |
² Leitungslänge max. 33m bei 0,75mm² |
| Mindestquerschnitt entsprechend der Leitungslänge | |
|---|---|
| 0,75mm²-100m; 1,5mm²- 200m |
KRAFTVOLL. Der DOT 35 POWER ist die leistungsstärkere Variante des DOT 35. Dabei ermöglicht der längere Kühlkörper eine höhere Lichtleistung von bis zu 740 lm bei maximaler Lichtqualität. Die längere Bauform erfordert eine größere Einbautiefe von 110mm, respektive 120mm bei Entblendungs- und Ausblendring.
| Art.Nr. | Leuchten |
|---|---|
| 2105_ _ _ | DOT 35 POWER | Einbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, aus massivem
Aluminium, passive Kühlung beachten, Lochbohrung 30 mm, Einbautiefe ET 110 mm 740lm | 700mA | 8,5W* |
| 3105_ _ _ | DOT 35 POWER WET | IP44, Einbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken,
allseitig spritzwassergeschützt, aus massivem Aluminium, passive Kühlung beachten, Lochbohrung 30 mm, Einbautiefe ET 110 mm 680lm | 700mA | 8,5W* |
278020 278030 278040 | REPARATURSET, für DOT 28, ORB 28, MOL 28, DOT 28 POWER, DOT 35 und DOT 35 POWER für fachlich Befugte 2700K 3000K 4000K |
| *exkl. LED-Treiber; Konstantstrom | |
| ONLINE KONFIGURIEREN |
Die Leuchten sind durch nachstehende Angaben zu vervollständigen:
| Art.Nr. | Reflektor |
|---|---|
| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | Farbe |
|---|---|
| _ _ K | Kaschmirgold |
| _ _ S | Schneesilber |
| _ _ T | Tiefschwarz |
| _ _ R | Rosé |
| _ _ G | Gold |
| _ _ M | Muskatbronze |
| _ _ P | Polarweiß (ähnlich RAL 9016) |
| _ _ E | Entblendungsring | Tiefschwarz | Aluminium eloxiert Einbautiefe ET = Moduleinbautiefe +10mm, nur für DOT 28, DOT 28 Power, DOT 35 und DOT 35 POWER, Lichtstrom verringert sich um ca. 20% |
| _ _ A | Ausblendring | Polarweiß mit tiefschwarzem Kern Einbautiefe ET = Moduleinbautiefe +10mm, nur für DOT 28 und DOT 28 Power, DOT 35 und DOT 35 POWER, Lichtstrom verringert sich um ca. 20% |
| RÜCKKAUF REPARATUREN KREISLAUFWIRTSCHAFT |
| Art.Nr. | 700mA-Bestromung |
|---|---|
| 299037 | ON-OFF 35W 700mA | 1-3 LEDs | nicht dimmbar LBH 148x40x30mm |
| 299227 | DALI-2|PUSH 25W 700mA | 1-2 LEDs | dimmbar 1-100% LBH 147x40x32mm |
| 399267 | DALI-2|PUSH|1-10V 60W 700mA | 1-5 LEDs | dimmbar 1-100% LBH 124x79x22mm |
| Mindestquerschnitt entsprechend der Leitungslänge | |
|---|---|
| 0,75mm²-100m; 1,5mm²- 200m |

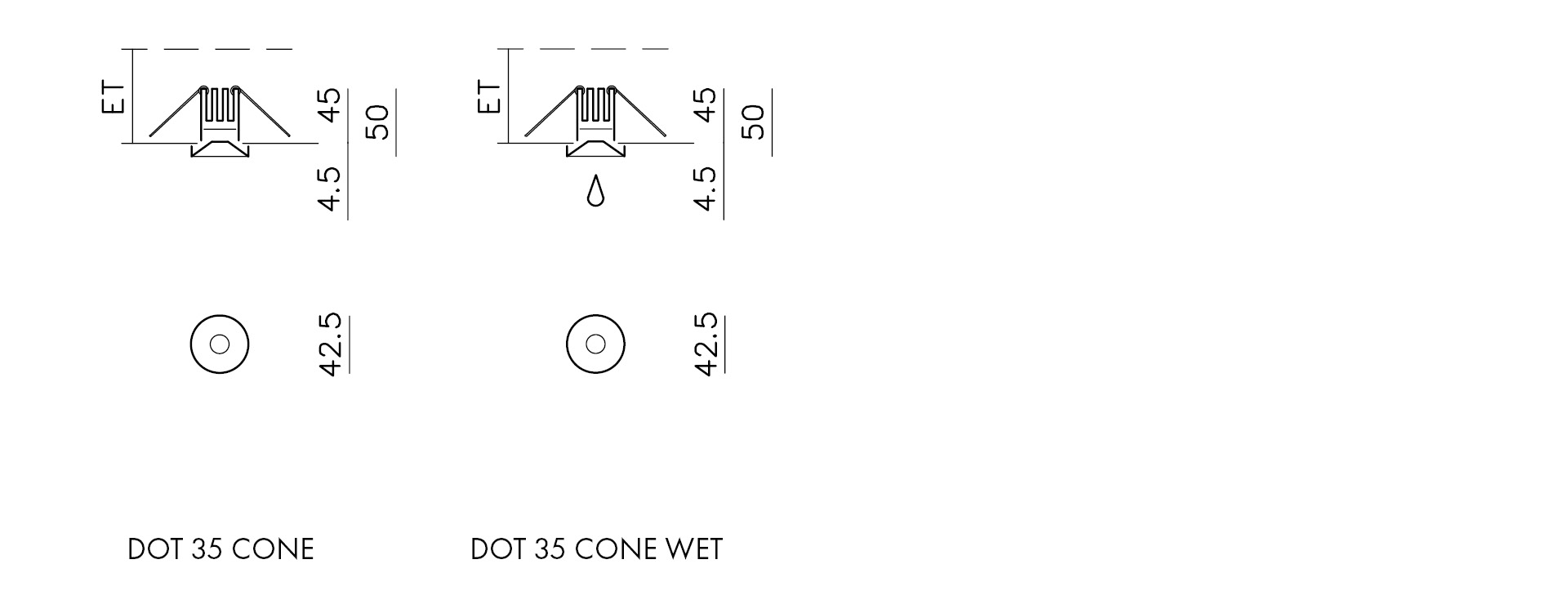

FILIGRANE ÄSTHETIK. Formal ausbalanciert wirkt DOT 35 CONE nicht additiv, sondern spielerisch integriert und ergänzt respektvoll und voller Leichtigkeit ein subtiles Bild in die Architektur. DOT 35 CONE ist der minimalistische Halbeinbauspot mit guten Entblendungseigenschaften und reduziertem Design.
| Art.Nr. | Leuchten |
|---|---|
| 2102_ _ _ | DOT 35 CONE | Halbeinbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, aus massivem Aluminium,
passive Kühlung beachten, Lochbohrung 30mm, Einbautiefe ET 70mm 400lm | 350mA | 4W* |
| 3102_ _ _ | DOT 35 CONE WET | Halbeinbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, allseitig
spritzwassergeschützt IP44, Lochbohrung 30mm, aus Aluminium, passive Kühlung beachten, Einbautiefe ET 70mm 370lm | 350mA | 4W* |
| *exkl. LED-Treiber; Konstantstrom | |
| ONLINE KONFIGURIEREN |
Die Leuchten sind durch nachstehende Angaben zu vervollständigen:
| Art.Nr. | Linse |
|---|---|
| 1 _ _ | Abstrahlwinkel 15° |
| Art.Nr. | Reflektor |
|---|---|
| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 1 _ | DIM TO WARM | RA 96 | 1800 - 2700K @350mA |
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | Farbe |
|---|---|
| _ _ K | Kaschmirgold |
| _ _ S | Schneesilber |
| _ _ T | Tiefschwarz |
| _ _ R | Rosé |
| _ _ G | Gold |
| _ _ M | Muskatbronze |
| _ _ P | Polarweiß |
| Art.Nr. | LED-Treiber ON/OFF |
|---|---|
| 299003 | ON-OFF | 4,2W 350mA² | 1 LED | nicht dimmbar LBH 38x27x21mm |
| 399023 | ON-OFF | 25W 350mA | 1-4 LEDs | nicht dimmbar LBH 147x40x32mm |
| Art.Nr. | LED-Treiber DALI-2|PUSH |
|---|---|
| 299223 | DALI-2|PUSH 25W 350mA | 1-4 LEDs | dimmbar 1-100% LBH 147x40x32mm |
| 399263 | DALI-2|PUSH|1-10V 60W 350mA | 1-6 LEDs | ausgenommen D2W: 1-5 LEDs| dimmbar 1-100% LBH 124x79x22mm |
² Leitungslänge max. 33m bei 0,75mm² |
| Mindestquerschnitt entsprechend der Leitungslänge | |
|---|---|
| 0,75mm²-100m; 1,5mm²- 200m |

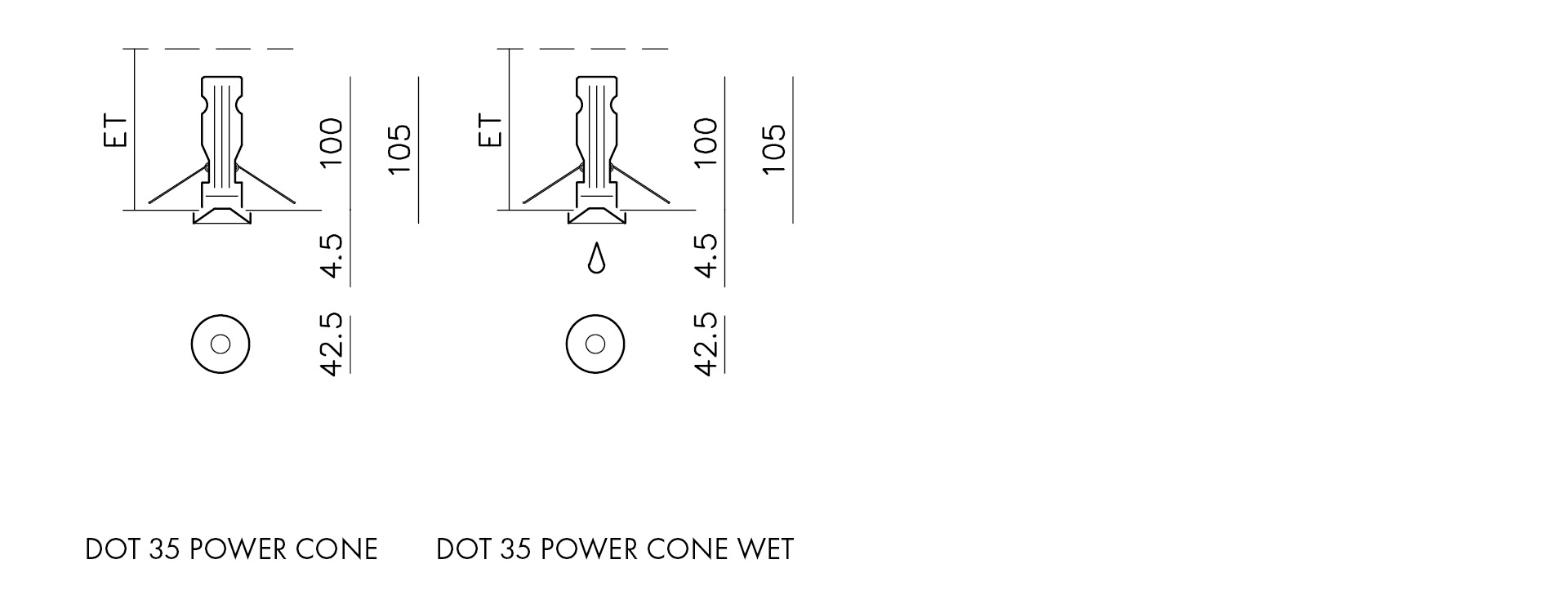

ÜBERZEUGEND. DOT 35 POWER CONE vereint die feine Ästhetik des DOT 35 CONE mit der überzeugenden Lichtleistung von bis zu 740 lm aus einem einzigen Lichtpunkt.
| Art.Nr. | Leuchten |
|---|---|
| 2106_ _ _ | DOT 35 POWER CONE | Halbeinbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, aus massivem
Aluminium, passive Kühlung beachten, Lochbohrung 30 mm, Einbautiefe ET 120 mm 740lm | 700mA | 8,5W* |
| 3106_ _ _ | DOT 35 POWER CONE WET | IP44, Halbeinbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken,
allseitig spritzwassergeschützt, aus massivem Aluminium, passive Kühlung beachten, Lochbohrung 30 mm, Einbautiefe ET 120 mm 680lm | 700mA | 8,5W* |
278020 278030 278040 | REPARATURSET, für DOT 28, ORB 28, MOL 28, DOT 28 POWER, DOT 35 und DOT 35 POWER für fachlich Befugte 2700K 3000K 4000K |
| *exkl. LED-Treiber; Konstantstrom | |
| ONLINE KONFIGURIEREN |
Die Leuchten sind durch nachstehende Angaben zu vervollständigen:
| Art.Nr. | Reflektor |
|---|---|
| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | Farbe |
|---|---|
| _ _ K | Kaschmirgold |
| _ _ S | Schneesilber |
| _ _ T | Tiefschwarz |
| _ _ R | Rosé |
| _ _ G | Gold |
| _ _ M | Muskatbronze |
| _ _ P | Polarweiß (ähnlich RAL 9016) |
| RÜCKKAUF REPARATUREN KREISLAUFWIRTSCHAFT |
| Art.Nr. | 700mA-Bestromung |
|---|---|
| 299037 | ON-OFF 35W 700mA | 1-3 LEDs | nicht dimmbar LBH 148x40x30mm |
| 299227 | DALI-2|PUSH 25W 700mA | 1-2 LEDs | dimmbar 1-100% LBH 147x40x32mm |
| 399267 | DALI-2|PUSH|1-10V 60W 700mA | 1-5 LEDs | dimmbar 1-100% LBH 124x79x22mm |
| Mindestquerschnitt entsprechend der Leitungslänge | |
|---|---|
| 0,75mm²-100m; 1,5mm²- 200m |
