Leuchtenarten für DOT SLIM

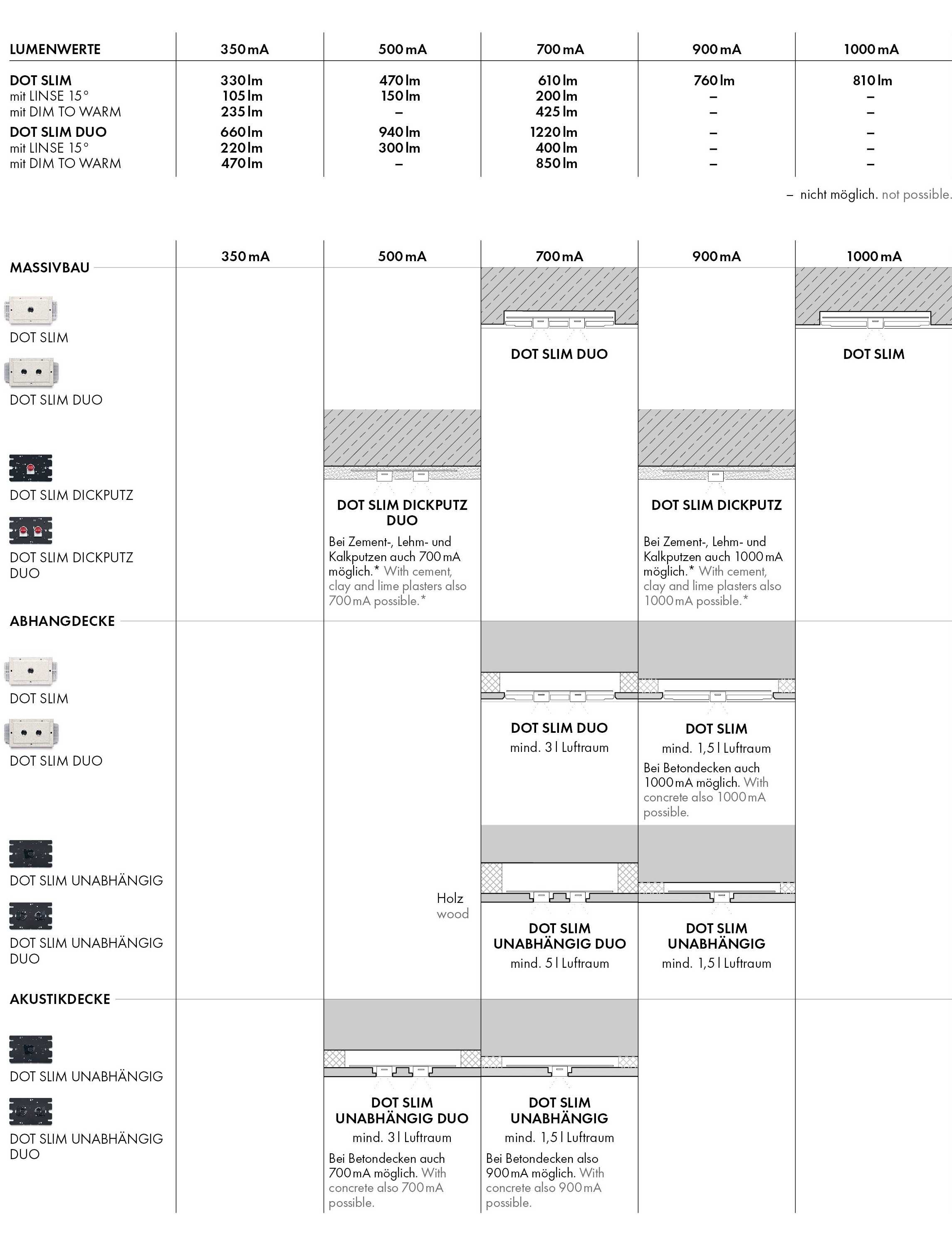

DOT SLIM LED | höchste Entblendung bis zu 1220 Lumen.
DIM TO WARM
Ein nahtloser Übergang von hell zu stimmungsvollem Kerzenschein: Perfekte Dimmkurve, hohe Lichtbrillanz
und hohe Farbwiedergabe (RA96) schaffen im SYSTEM DOT SLIM ungeahnte Atmosphären. Keine weitere Verkabelung oder Steuerung notwendig. ACHTUNG: nicht kombinierbar mit LINSE 20°
235 lm | 350 mA | 5W*
420 lm | 700 mA | 10W*
LINSE 20°
Im kleinsten Lichtgehäuse vom SYSTEM DOT SLIM wird Licht gebündelt und mit maximaler Helligkeit - jedoch minimaler Streuung -
in den Raum projiziert. Ein vielseitiges Instrument zur Inszenierung und Fokussierung.
150 lm | 500 mA | 6W*
200 lm | 700 mA | 8,5W*
| Art.Nr. | Leuchtmittel |
|---|---|
| 3175_ _ E | DOT SLIM LED ENTBLENDUNG | Tiefschwarz, Aluminium eloxiert, Lichtstrom verringert sich um ca. 20% UGR <10 bei LINSE 20° | UGR <19 bei 35° | UGR <22 bei 55° |
| 3175_ _ A | DOT SLIM LED AUSBLENDUNG | Polarweiss mit tiefschwarzem Kern, Lichtstrom verringert sich um ca. 20% UGR <10 bei LINSE 20° | UGR <19 bei 35° | UGR <22 bei 55° |
| 168101 | MONTAGEZANGE DOT SLIM | für LED-Montage (Sicherungszange) für DOT SLIM, DOT 28 und
VERSA |
Die Leuchten sind durch nachstehende Angaben zu vervollständigen:
| Art.Nr. | Linse |
|---|---|
| 1 _ _ | Abstrahlwinkel 20° |
| Art.Nr. | Reflektor |
|---|---|
| auf Anfrage | Abstrahlwinkel 25° |
| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 1 _ | DIM TO WARM | RA 96 | 1800 - 2700K @350mA |
| _ 7 _ | DIM TO WARM | RA 96 | 1800 - 2700K @700mA |
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | LED-Driver 500mA |
|---|---|
| 299025 | ON-OFF 25W 500mA | 1-3 LED | nicht dimmbar LWH 145x38x23mm |
| 299225 | DA-PU 25W 500mA | 1-3 LEDs | dimmbar LWH 105x68x23mm |
| 299245 | DA-PU 40W 500mA | 1-6 LEDs | dimmbar | DALI/Push LWH 124x82x23mm |
| 299265 | DA-PU 60W 500mA | 1-7 LEDs | dimmbar | DALI/Push LWH 124x82x23mm |
| Art.Nr. | LED-Driver 700mA |
|---|---|
| 299037 | ON-OFF 35W 700mA | 1-3 LEDs | nicht dimmbar LWH 148x40x30mm |
| 299227 | DA-PU 25W 700mA | 1-2 LEDs | dimmbar | DALI/Push LWH 105x68x23mm |
| 299247 | DA-PU 40W 700mA | 1-4 LEDs² | dimmbar | DALI/Push LWH 124x82x23mm |
| 299267 | DA-PU 60W 700mA | 1-6 LEDs² | dimmbar | DALI/Push LWH 124x82x23mm |
| Art.Nr. | LED-Driver 900mA |
|---|---|
| 299229 | DA-PU 25W 900mA | 1 LED | dimmbar | DALI/Push LWH 105x68x23mm |
| 299249 | DA-PU 40W 900mA | 1-3 LEDs | dimmbar | DALI/Push LWH 124x82x23mm |
| 299269 | DA-PU 60W 900mA | 1-5 LEDs | dimmbar | DALI/Push LWH 124x82x23mm |
| Art.Nr. | LED-Driver 1050mA |
|---|---|
| 299031 | ON-OFF 35W 1050mA | 1-2 LEDs | nicht dimmbar LWH 148x40x30mm |
| 299241 | DA-PU 40W 1050mA | 1-2 LEDs | dimmbar | DALI/Push LWH 124x82x23mm |
| 299261 | DA-PU 60W 1050mA | 1-4 LEDs | dimmbar | DALI/Push LWH 124x82x23mm |
² auf Grund der Leistungsaufnahme ist bei DIM TO WARM eine LED/LEUCHTE weniger als der MAX. Wert in Serie zu schalten. |
