Ein Modul für Massiv- und Trockenbau. DOT SLIM lässt sich in allen möglichen Deckenvarianten verbauen und ist dabei in Lichtfarben, Abstrahlwinkeln, Anordnungen und Bestromungen umfassend flexibel, in den beiden Varianten Entblendungs- und Ausblendring.


EINBAU

DOT SLIM | ein Modul für Massiv- und Trockenbau

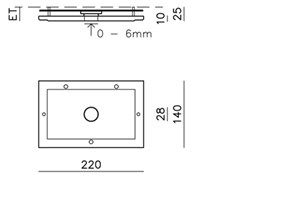

Anwendung im Massivbau: nur 25 mm Einbautiefe - kein Einbaugehäuse notwendig.
Wir wachsen an den alltäglichen Herausforderungen. Deshalb haben wir den DOT SLIM entwickelt. Anstatt der handelsüblichen Einlegeteile reicht ein 25 mm Schalungsbrett als Aussparung. Bewehrungseisen können über die flache Aussparung durchgelegt werden und eine justierbare Spachtelkante von 0 – 6 mm hilft auch hier, flächenbündig an die Leuchte zu spachteln. Praktisch gedacht, praktisch umgesetzt: Auch für Trockenbau einsetzbar.


Anwendung im Trockenbau: dünnste Unterkonstruktion. Grösste Lichtausbeute.
Hier handelt es sich um dasselbe Einbaumodul wie beim Massivbau. Mit einer Einbautiefe von nur 40 mm hat diese DOT SLIM - Variante immer in der Unterkonstruktion der abgehängten Decke Platz, egal, was in den Schichten darüber schief oder gerade läuft. Die justierbare Spachtelkante von 0 bis 6 mm hilft bei einer flächenbündigen Spachtelung. Außerdem sind die unterschiedlichen Anordnungs- und Bestromungsvarianten möglich, je nach Anforderung bis zu einer Lichtausbeute von 1220 Lumen. Das LED- Leuchtmittel ist wie immer von der Vorderseite wechselbar.



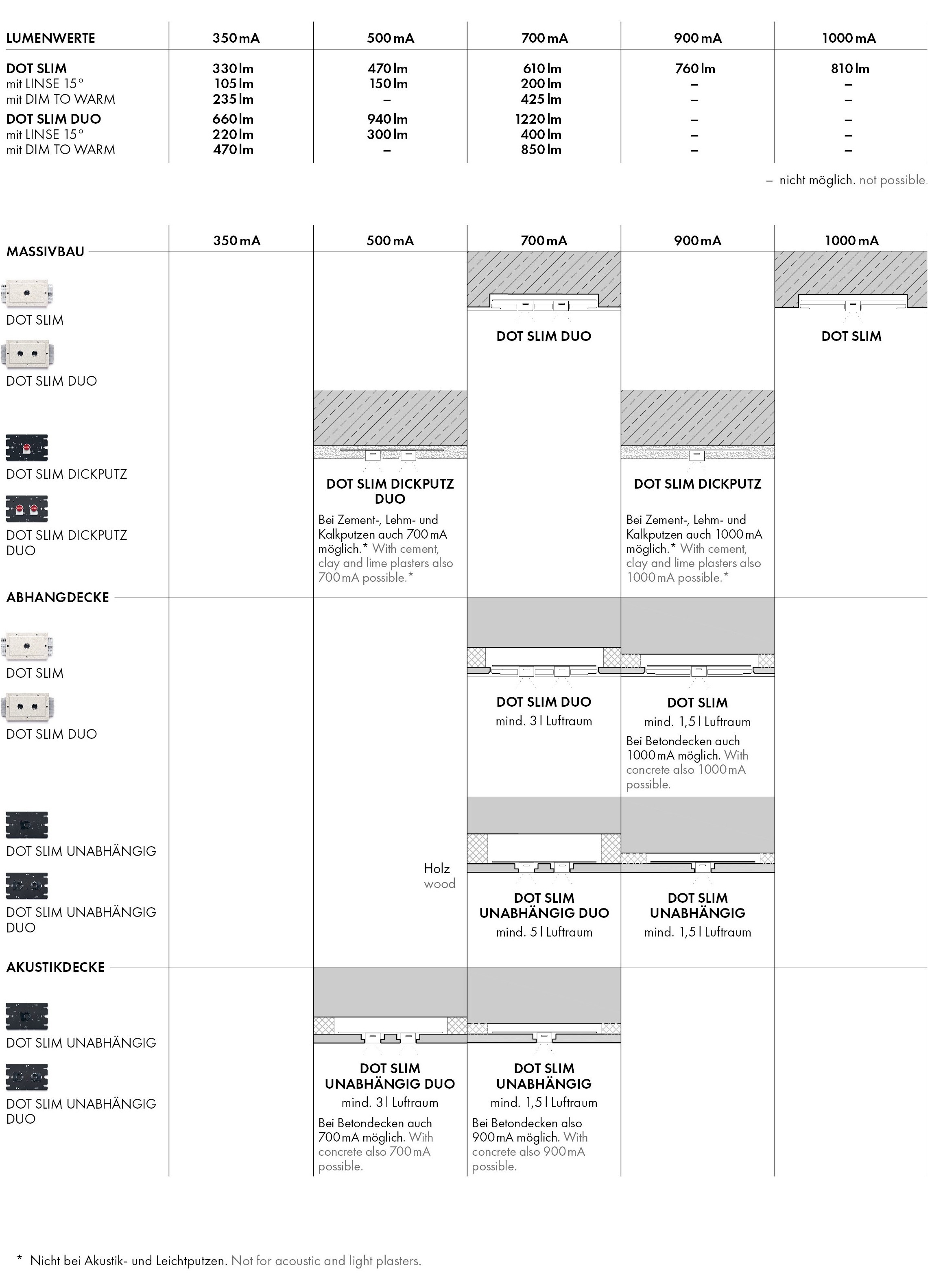

Art.Nr. Modul
317100 DOT SLIM | flächenbündiges Einbaumodul für Massiv- oder Trockenbau mit horizontaler Kühlfläche für minimale Einbautiefen, inkl. 0 – 6 mm justierbarer Spachtelkante und Schutzkappe, passive Kühlung beachten. Bei Betondecken ist eine Bestromung von 1050 mA* möglich, der Luftraum kann entfallen: 825 lm | 1050 mA* | 13W*
317105 DOT SLIM DUO | flächenbündiges Einbaumodul für 2 Lichtpunkte Massiv- oder Trockenbau mit horizontaler Kühlfläche für minimale Einbautiefen, inkl. 0 – 6 mm justierbarer Spachtelkante und Schutzkappe, passive Kühlung beachten.
317199 DOT SLIM SCHALUNGSBRETT | Schalungsbrett für Einbau DOT SLIM und DOT SLIM DUO in Beton LBH 230x150x25 mm
*exkl. LED-Treiber; Konstantstrom



Art.Nr. Leuchtmittel
3175_ _ E DOT SLIM ENTBLENDUNG | Entblendungsring | Aluminium eloxiert
3175_ _ A DOT SLIM AUSBLENDUNG | Ausblendring | Polarweiß mit tiefschwarzem Kern
168101 MONTAGEZANGE DOT SLIM | für LED-Montage (Sicherungszange) für DOT SLIM, DOT 28 und VERSA
Die Leuchten sind durch nachstehende Angaben zu vervollständigen:
Art.Nr. Reflektor
2 _ _ Abstrahlwinkel 25°
3 _ _ Abstrahlwinkel 35°
6 _ _ Abstrahlwinkel 55°
Art.Nr. LED
_ 2 _ RA 93 | 2700K
_ 3 _ RA 93 | 3000K
_ 4 _ RA 93 | 4000K
Art.Nr. 350mA-Bestromung
299003 ON-OFF | 4,2W 350mA | 1 LED |nicht dimmbar
LBH 38x27x21mm
299023 ON-OFF | 20W 350mA | 1-3 LEDs |nicht dimmbar
LBH 118x35x26mm
299223 DA-PU | 25W 350mA | 1-4 LEDs | dimmbar | DALI/PUSH
LBH 105x68x23mm
299243 DA-PU | 40W 350mA | 1-7 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm
Art.Nr. 500mA-Bestromung
299025 ON-OFF 25W 500mA | 1-3 LEDs | nicht dimmbar
LBH 145x38x23mm
299225 DA-PU 25W 500mA | 1-3 LEDs | dimmbar | DALI/PUSH
LBH 105x68x23mm
299245 DA-PU 40W 500mA | 1-6 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm
299265 DA-PU 60W 500mA | 1-7 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm
Art.Nr. 700mA-Bestromung
299037 ON-OFF 35W 700mA | 1-3 LEDs | nicht dimmbar
LBH 148x40x30mm
299227 DA-PU 25W 700mA | 1-2 LEDs | dimmbar | DALI/PUSH
LBH 105x68x23mm
299247 DA-PU 40W 700mA | 1-4 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm
299267 DA-PU 60W 700mA | 1-6 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm
Art.Nr. 900 mA Bestromung
299229 DA-PU 25W 900mA | 1-2 LEDs | dimmbar | DALI/PUSH
LBH 105x68x23mm
299249 DA-PU 40W 900mA | 1-3 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm
299269 DA-PU 60W 900mA | 1-5 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm
Art.Nr. 1050mA Bestromung
(bei Betondecken möglich, der Luftraum kann entfallen)
299031 ON-OFF 35W 1050mA| 1-2 LEDs | nicht dimmbar
LBH 148x40x30mm
299241 DA-PU 40W 1050mA | 1-2 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm
299261 DA-PU 60W 1050mA | 1-4 LEDs | dimmbar | DALI/PUSH
LBH 124x82x23mm
  Mindestquerschnitt entsprechend der Leitungslänge
  0,75mm²-100m; 1,5mm²- 200m
