1. Reißen Sie auf der Schalung den Leuchtenpunkt mit einem Kreuz an, richten Sie das Schalungsbrett
(230x150x25mm) an diesem aus und nageln Sie es, wie dargestellt fest. Befestigen sie wie dargestellt eine Betondose, an
der gekennzeichneten Stelle und schließen Sie das Leerrohr an.
2. Beim Ausschalen der Decke wird das Schalungsbrett mit aus der Decke gelöst. Falls nötig, helfen Sie
hie mit einem Werkzeug nach.
3. Nehmen Sie das Modul aus der Verpackung. Nehmen Sie die Fixierungslaschen und stecken Sie diese so in die seitliche
Ausfräsung ein, dass die Laschen in das Modul hinein ragen. Die Fixierungslaschen müssen bis auf Anschlag eingeschoben
werden und dürfen nicht mehr über das Modul hinausragen.
4. Richten Sie das Modul in der Aussparung ein und bohren Sie mit einem 5mm-Bohrer die Löcher, welche für die Befestigung
des Moduls dienen.
5. Nehmen Sie das Modul wieder aus der Aussparung und stellen Sie den elektrischen Anschluss des Moduls her. Beachten
Sie dabei die serielle Verkabelung (Reihenschaltung) und die maximale Bestromung.
6. Befestigen Sie das Modul mit passenden Senkkopfschrauben vorsichtig in der Aussparung und sorgen Sie dafür, dass das
Modul einen festen Sitz hat und plan zur Deckenoberfläche ist.
7. Testen Sie an der Zuleitung, mittels Durchgangsprüfung, ob der gesamte Stromkreis geschlossen ist und entfernen Sie
anschließend die Drahtbrücken.
ACHTUNG: Stimmen Sie die gewünschte Spachtelstärke mit der Bauaufsicht oder den ausführenden Gewerken ab.
8. Stellen Sie die Spachtelkante je nach gewünschter Spachtelstärke (0-6 mm) ein indem Sie an den drei
Stellschrauben gleichmäßig justieren.
9. Setzen Sie die rote Schutzkappe in die Öffnung ein und verspachteln Sie anschließend die Fugen sauber unter
Beifügung eines Gewebebandes.
10. Schleifen Sie vorsichtig über die rote Schutzkappe, bis diese vollflächig zu sehen ist. Entfernen Sie diese mit Hilfe eines
Schlitz-Schraubenziehers. Ungenauigkeiten sind händisch nachzubessern.
11. Grundieren und übermalen Sie das Modul inklusive Spachtelring mit der Deckenfarbe. Achten Sie darauf, dass
keine Grundierung oder Farbe in die Aufnahme des LED-Einsatz eintritt.
12. Nehmen Sie die Module vom Stromkreis. Setzen Sie den gewünschten LED-Einsatz flächenbündig in die LED-Aufnahme
und drehen Sie diesen mit Hilfe der Montagezange um ca. 90° im Uhrzeigersinn bis zum Anschlag. ACHTUNG: HOT PLUG GEFAHR!
Jede LED wird vor dem Versand im Echtbetrieb getestet.
1. Stellen Sie im Gipskarton einen Ausschnitt von mind. 220 x 140mm her. Säubern und fasen Sie die Kante des Ausschnittes
wie im Trockenbau üblich ab. Stellen Sie sicher, dass die erforderliche Einbautiefe von 40mm und der Luftraum gegeben sind.
2. Nehmen Sie das Modul aus der Verpackung. Nehmen Sie die Fixierungslaschen, drehen Sie diese um und stecken Sie sie
abstehend in die seitliche Ausfräsung ein.
3. Stellen Sie den elektrischen Anschluss des DOT SLIM Einbaumoduls her. Beachten Sie dabei die serielle Verkabelung
(Reihenschaltung) und die maximale Bestromung bzw. Anzahl der Leuchten.
4. Fädeln Sie das Einbaumodul mit der beiligenden Einbauhilfe in die Deckenöffnung ein.
5. Schrauben Sie das Modul von unten durch die Fixierungslaschen an die Decke. Dabei kann die Einbauhilfe
nützlich sein, um das Modul an der Unterkante der Decke zu halten.
6. Testen Sie an der Zuleitung mittels Durchgangsprüfung, ob der Stromkreis aller Module geschlossen ist und entfernen
Sie anschließend die Drahtbrücke.
ACHTUNG: Stimmen Sie die gewünschte Spachtelstärke mit der Bauaufsicht oder den ausführenden Gewerken ab.
7. Stellen Sie die Spachtelkante je nach gewünschter Spachtelstärke (0-6 mm) ein. Drehen Sie dazu gleichmäßig an
den drei Stellschrauben im Modul. Sollte eine Stellschraube mehr als die andere justiert werden, würde dies zu einer
Schräglage der Spachtelkante führen. Wichtig! Die Spachtelkante muss parallel zur Deckenfläche
eingestellt werden.
8. Setzen Sie die rote Schutzkappe in die Öffnung ein.
9. Verspachteln Sie die Fugen sauber, unter Beifügung eines Gewebebandes, in der gewünschten Stärke.
10. Schleifen Sie vorsichtig über die rote Schutzkappe, bis diese vollflächig zu sehen ist. Entfernen Sie diese mit Hilfe eines
Schlitz-Schraubenziehers. Ungenauigkeiten sind händisch nachzubessern.
11. Grundieren und übermalen Sie das Modul inklusive Spachtelkante mit der Deckenfarbe. Achten Sie darauf, dass
keine Grundierung oder Farbe in die Aufnahme des LEDEinsatz eintritt.
12. Nehmen Sie die Module vom Stromkreis. Setzen Sie den gewünschten LED-Einsatz flächenbündig in die LED-Aufnahme
und drehen Sie diesen mit Hilfe der Montagezange um ca. 90° im Uhrzeigersinn bis zum Anschlag. ACHTUNG: HOT PLUG-GEFAHR!
Jede LED wird vor dem Versand im Echtbetrieb getestet.
1.
Je nach Putzstärke müssen beim Einbau des Moduls verschiedene Vorkehrungen getroffen werden:
25-30mm Putzauftrag: Das Modul braucht eine Putzstärke von 25-30mm, um standardmäßig eingebaut zu werden.
(rechte Zeichnungshälfte).
-25mm Putzauftrag: Ist die Putzstärke kleiner 25mm, so muss schon beim Betonieren ein Einlegeteil (230x150mm)
eingelegt werden, um die fehlende Putzstärke auszugleichen (linke Zeichnungshälfte).
+30mm Putzauftrag: Ist die Putzstärke größer 30mm, so muss eine Aufdopplung unter dem Modul hergestellt werden, um die
größere Putzstärke auszugleichen.
2.
Reißen Sie auf der Rohdecke den Leuchtenpunkt mit einem Kreuz an.
3. Richten Sie das Modul an der Zeichnung aus und bohren Sie mit einem 5mm-Bohrer die Löcher, welche für die Befestigung des
Moduls mittels Betonschrauben dienen. Falls nötig, justieren Sie an den Stellschrauben auf die gewünschte Putzauftragsstärke.
4.
Befestigen Sie das Modul mit den beigestellten Betonschrauben vorsichtig an der Rohdecke und sorgen
Sie dafür, dass das Modul einen festen Sitz hat. ACHTUNG: das Kühlblech darf sich unter keinen Umständen verbiegen.
5.
Stellen Sie den elektrischen Anschluss am Modul her. Beachten Sie dabei die serielle Verkabelung (Reihenschaltung)
und die maximale Bestromung bzw. Anzahl der Leuchten. Anschlussklemme: Leitungsquerschnitt max. 1,5mm².
6.
Testen Sie an der Zuleitung, mittels Durchgangsprüfung, ob der gesamte Stromkreis geschlossen ist und entfernen Sie
anschließend die Drahtbrücke.
7.
Setzen Sie die rote Schutzkappe in die Öffnung ein.
8.
Verputzen sie die Decke in der gewünschten Art und Weise. Verwenden Sie großflächige Putzgewebe beim Überputzen des Leuchtenmoduls.
9.
Stellen Sie sicher, dass nach dem Verputzen der gesamte Kreis der roten Schutzkappe freigelegt und zu sehen ist. Säubern Sie
die Schutzkappe von eventuellen Putzresten.
10.
Entfernen Sie Vorsichtig die Schutzkappe und grundieren und übermalen Sie das Modul inklusive Spachtelkante mit der
Deckenfarbe. Achten Sie darauf, dass keine Grundierung oder Farbe in die Aufnahme des LED-Einsatz eintritt.
11.
Nehmen Sie die Module vom Stromkreis. Setzen Sie den gewünschten LED-Einsatz flächenbündig in die LED-Aufnahme
und drehen Sie diesen mit Hilfe der Montagezange um ca. 90° im Uhrzeigersinn bis zum Anschlag. ACHTUNG: HOT PLUG-GEFAHR!
Jede LED wird vor dem Versand im Echtbetrieb getestet.
1.
Stellen Sie im gewünschten Plattenmaterial eine Aussparung
für die LED-Aufnahme lt. Zeichnung her.
2.
Stellen Sie mit Hilfe der drei Justierschrauben auf der Modulrückseite die gewünschte Plattenstärke ein. Beachten Sie
dabei die Fixmaße in Rot lt. Zeichnung.
3. Befestigen Sie das Modul von hinten auf dem Plattenmaterial. Verwenden Sie dazu die Löcher neben den Justierschrauben.
Achtung: das Kühlblech darf sich unter keinen Umständen verbiegen.
4.
Stellen Sie den elektrischen Anschluss am Modul her. Beachten Sie dabei die serielle Verkabelung (Reihenschaltung)
und die maximale Bestromung bzw. Anzahl der Leuchten. Anschlussklemme: Leitungsquerschnitt max. 1,5mm².
5.
Testen Sie mittels Durchgangsprüfung, ob der Stromkreis aller Module geschlossen ist und entfernen Sie anschließend die Drahtbrücke.
ACHTUNG: Lufträume und Höchst-Bestromungen sind einzuhalten.
6.
Nehmen Sie die Module vom Stromkreis. Setzten Sie den gewünschten LED-Einsatz flächenbündig in die LED-Aufnahme
und drehen Sie diesen, mit Hilfe der Montagezange, um ca. 90° im Uhrzeigersinn, bis zum Anschlag. ACHTUNG HOT PLUG-GEFAHR!
Jede LED wird vor dem Versand im Echtbetrieb getestet.
DOT SLIM - LINSE 20°:
- kann nur bei den Einbaumodulen mit einem schwarz eloxierten Kühlblech eingesetzt werden.
(Art.Nr. 317101, 317106, 317301, 317306, 317701, 317706)
- kann je nach Einbausituation mit max. 700mA bestromt werden. (siehe Tabelle - max. Bestromung)
- darf beim Einbaumodul DOT SLIM UNABHÄNGIG DUO in Holz (Art.Nr. 317706) nur in einen Luftraum mit
mind. 5dm³ eingebaut werden
DOT SLIM - DIM TO WARM:
- kann je nach Einbausituation nur mit 350mA oder 700mA bestromt werden. (siehe Tabelle max.
Bestromung) Die Dimm-Kurve ist auf dies abgestimmt.
- darf beim Einbaumodul DOT SLIM UNABHÄNGIG DUO in Holz (Art.Nr. 317706) nur in einen Luftraum mit
mind. 5dm³ eingebaut werden
Aufgrund der Leistungsaufnahme dürfen die Treiber DA-PU 25W 350mA (Art.Nr. 299223) und DA-PU 40W 700mA (Art.Nr. 299247) bei
DIM TO WARM nur mit max. 3 Leuchten in Serie betrieben werden. Der Treiber DA-PU 60W 700mA (Art.Nr. 299267) kann
mit max. 5 Leuchten betrieben werden.
ELEKTROINSTALLATION:
Die gesamten Elektroinstallationen und Wartungsarbeiten sind
von einem befugten Elektroinstallateur Ihres Vertrauens gemäß
den örtlichen Sicherheitsvorschriften durchzuführen.
Jede Leuchte wird vor dem Versand im Echtbetrieb getestet.

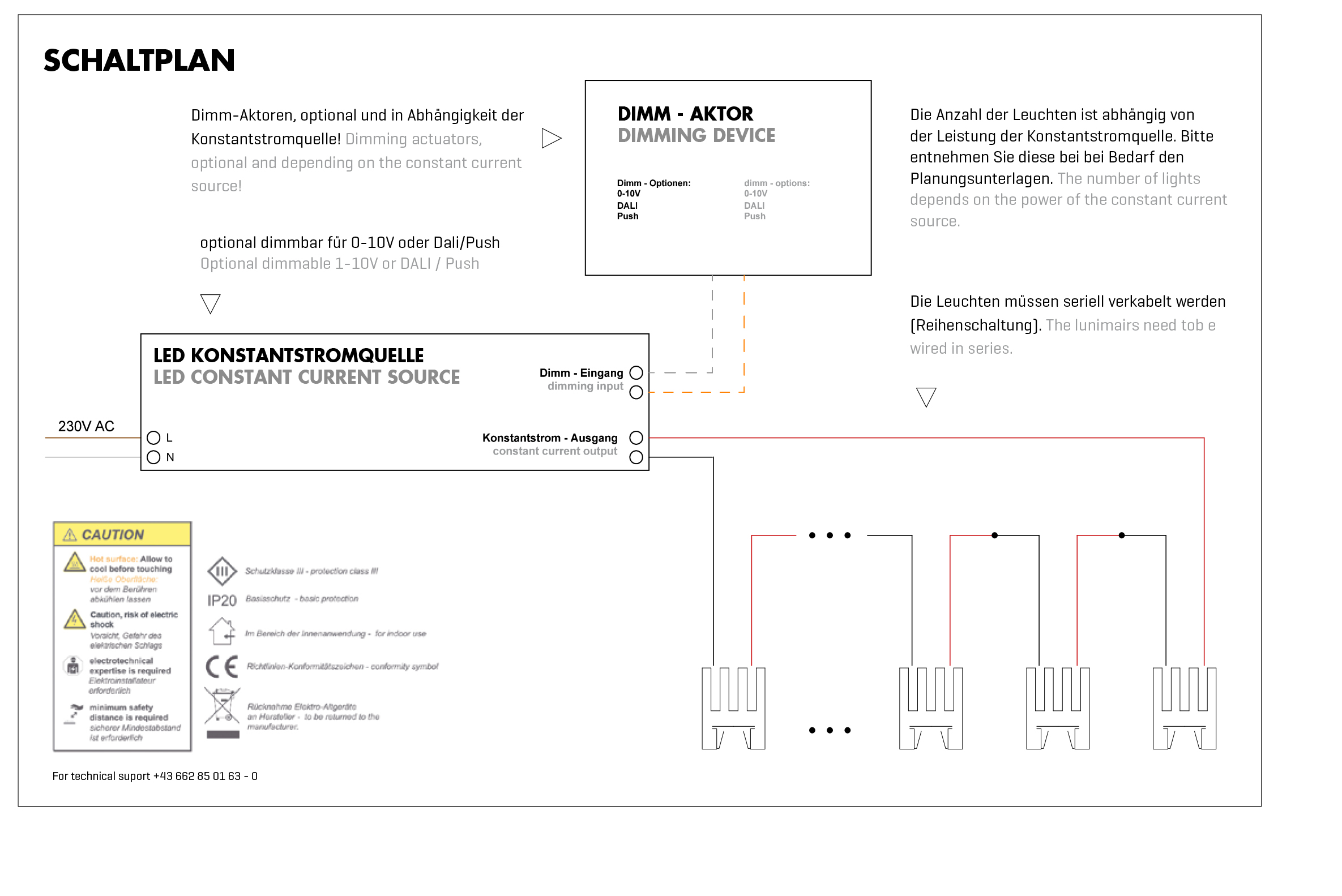

Beachten Sie den beigefügten Schaltplan.
ACHTUNG: KEINE GEWÄHRLEISTUNG BEI HOT PLUG!
LEUCHTE NICHT UNTER SPANNUNG ANSCHLIESSEN, ABSCHLIESSEN ODER TAUSCHEN!
Bei der Montage und Demontage der Leuchte muss
der LED-Treiber mindestens 10-15 Sekunden von der Netzspannung getrennt sein! HOT PLUG führt zu einem direkten Schaden an der LED,
welcher nicht unter die Gewährleistung fällt!
MAXIMALE BESTROMUNG
