Die flächenbündig in die Decke integrierte Lichtquelle ist kaum wahrnehmbar. Und doch kommt großzügig Licht aus der Decke. Das von einem Punkt ausgehende Licht bildet feine Schatten aus und lässt die Materialien in ihrer Brillanz wirken. Je nach Einbaumodul mind. 60mm Einbautiefe.
DOT 28
RAHMENLOS INTEGRIERT. Der flächenbündig in die Oberfläche integierte Lichtpunkt ist kaum wahrnehmbar. Und doch wird der Raum in eine brillante Helligkeit getaucht. Gekonnt gearbeitete Reflektoren lassen verschiedene Materialien in ihrer Tiefe wirken und zeigen eine dezente Klarheit. So entsteht mit dem SYSTEM DOT 28 eine reduzierte Licht-Lösung, die den Raum ungestört wirken lässt.
DOT 28 ENTBLENDUNG
Der Entblendungsring verfeinert die ohnehin schon ausgezeichnete Lichtqualität des bewährten DOT 28 noch weiter und erzeugt ein angenehmes und blendungsfreies Licht. Durch einen UGR WERT <19 bei 35° ist diese Variante auch für Bildschirmarbeitsplätze geeignet.
DOT 28 AUSBLENDUNG
Unsichtbarkeit in absoluter Perfektion. Die Innovation des Ausblendrings macht die Leuchte tagsüber beinahe unsichtbar und bringt am Abend einen feinen Lichtpunkt zum Vorschein. Wir lassen die Lichtquelle verschwinden um das Licht und dessen Qualität zu entfalten.
DOT 28 POWER
HOCHLEISTUNG TRIFFT INSPIRATION. Wenn aus einem nur 28mm kleinen Lichtpunkt über 700 lm
strömen, dann entsteht etwas sehr Inspirierendes: ein kraftvoller,
aber weicher Lichtkegel, der sich im Raum ausbreitet. Diese
außerordentliche Lichtleistung wird einerseits über einen längeren
Kühlkörper ermöglicht. Die Lumenausbeute kann andererseits
über eine Kühlflächenerweiterung zusätzlich optimiert werden,
wodurch je nach Einbausituation eine Lichtausbeute von fast
1.000lm erreicht wird.
>>> Zu DOT 28 POWER
DOT 28 WET
DOT 28 sorgt auch im überdachten Außenraum oder im Badezimmer für einen ruhigen Deckenspiegel und schönes Licht: mit dem DOT 28 WET – spritzwassergeschützt in IP44-Ausführung.
DOT 28 CONE
MINIMALISTISCH AUSDRUCKSSTARK.
Fast immateriell verleiht DOT 28 CONE der Decke eine geometrisch
präzise artikulierte Tiefe und zeichnet durch das Spiel mit minimaler
Höhe und tiefer Senkung ein subtiles Relief. Der auf den Punkt
gefräste Konus springt tiefer in die Decke zurück, als die Aufkantung
hervorsteht: volle Präsenz bei gut entblendeter Zurückhaltung.
>>> Zu DOT 28 CONE
>>> Zu DOT 28 POWER CONE
DIM TO WARM
Ein nahtloser Übergang von hell zu stimmungsvollem Kerzenschein: Perfekte Dimmkurve, hohe Lichtbrillanz
und hohe Farbwiedergabe (RA96) schaffen im SYSTEM DOT 28 ungeahnte Atmosphären.
>>> Mehr zu DIM TO WARM
LINSE 15°
Im kleinsten Lichtgehäuse vom SYSTEM DOT 28 wird Licht gebündelt und mit maximaler Helligkeit - jedoch minimaler Streuung -
in den Raum projiziert. Ein vielseitiges Instrument zur Inszenierung und Fokussierung.
>>> Mehr zu LINSE 15°

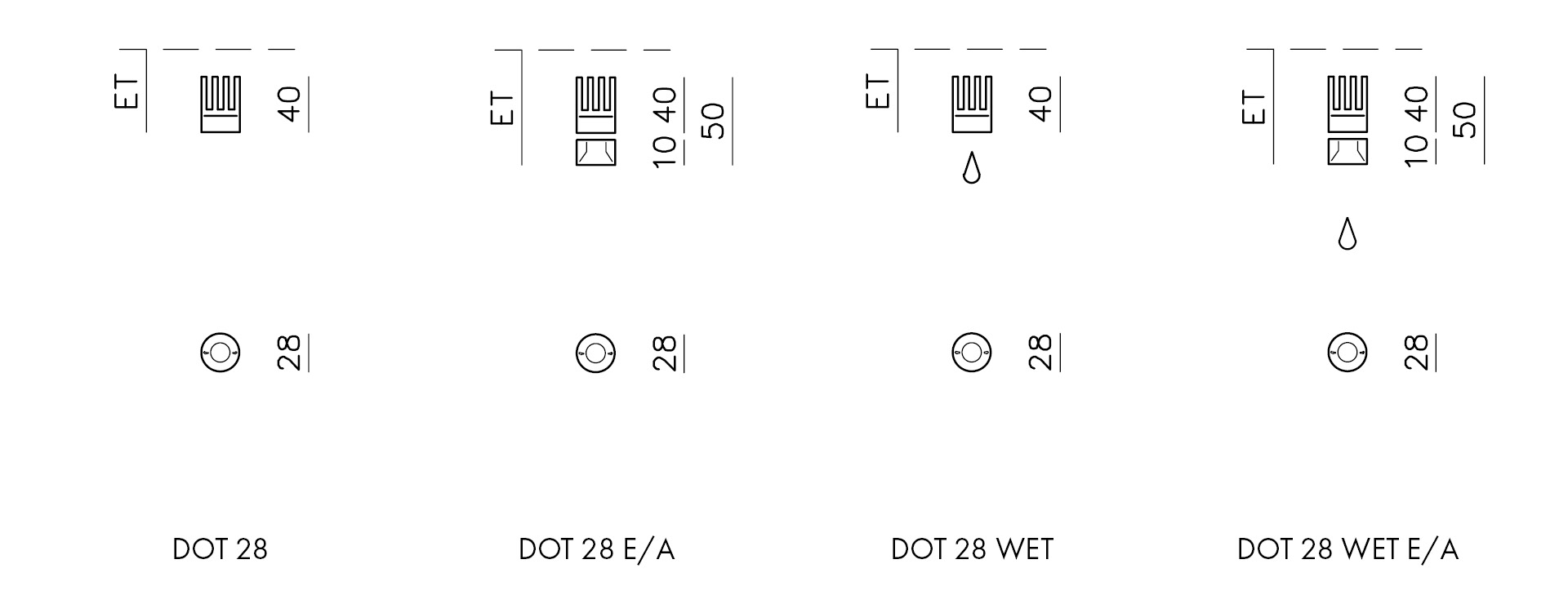

DOT 28 - rahmenlos integrierbar in alle Deckenarten.
| Art.Nr. | Leuchten |
|---|---|
| 2781_ _ _ | DOT 28 | für flächenbündigen Einbau in SYSTEM DOT 28, aus massivem Aluminium, passive Kühlung beachten
400lm | 350mA | 4W* |
| 3781_ _ _ | DOT 28 WET | IP44, für flächenbündigen Einbau in SYSTEM DOT 28, allseitig spritzwassergeschützt,
aus massivem Aluminium, passive Kühlung beachten 370lm | 350mA | 4W* |
| 168101 | MONTAGEZANGE | für Einbau von DOT 28, DOT SLIM und VERSA (Sicherungsringzange) |
278020 278030 278040 | REPARATURSET, für DOT 28, ORB 28, MOL 28, DOT 28 POWER, DOT 35 und DOT 35 POWER für fachlich Befugte 2700K 3000K 4000K |
| *exkl. LED-Treiber; Konstantstrom | |
| ONLINE KONFIGURIEREN |
Die Leuchten sind durch nachstehende Angaben zu vervollständigen:
| Art.Nr. | Linse |
|---|---|
| 1 _ _ | Abstrahlwinkel 15° |
| Art.Nr. | Reflektor |
|---|---|
| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 1 _ | DIM TO WARM | RA 96 | 1800 - 2700K @350mA |
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | Farbe |
|---|---|
| _ _ K | Kaschmirgold |
| _ _ S | Schneesilber |
| _ _ T | Tiefschwarz |
| _ _ R | Rosé |
| _ _ G | Gold |
| _ _ M | Muskatbronze |
| _ _ P | Polarweiß (ähnlich RAL 9016) |
| _ _ E | Entblendungsring | Tiefschwarz | Aluminium eloxiert | UGR <10 bei LINSE 15° | UGR <19 bei 35° | UGR <22 bei 55° @350 mA Einbautiefe ET = Moduleinbautiefe +10mm, nur für DOT 28, DOT 28 Power und DOT 35 und DOT 35 POWER, Lichtstrom verringert sich um ca. 20% |
| _ _ A | Ausblendring | Polarweiß mit tiefschwarzem Kern | UGR <10 bei LINSE 15° | UGR <19 bei 35° | UGR <22 bei 55° @ 350mA Einbautiefe ET = Moduleinbautiefe +10mm, nur für DOT 28 und DOT 28 Power und DOT 35 und DOT 35 POWER, Lichtstrom verringert sich um ca. 20% |
| RÜCKKAUF REPARATUREN KREISLAUFWIRTSCHAFT |
| Art.Nr. | 350mA-Bestromung |
|---|---|
| 299003 | ON-OFF | 4,2W 350mA² | 1 LED³ | nicht dimmbar LBH 38x27x21mm |
| 399023 | ON-OFF | 25W 350mA | 1-4 LEDs | nicht dimmbar LBH 147x40x32mm |
| 299223 | DALI-2|PUSH 25W 350mA | 1-4 LEDs | dimmbar 1-100% LBH 147x40x32mm |
| 399263 | DALI-2|PUSH|1-10V 60W 350mA | 1-6 LEDs | ausgenommen D2W: 1-5 LEDs| dimmbar 1-100% LBH 124x79x22mm |
² Leitungslänge max. 33m bei 0,75mm² ³ nicht für WALL28 möglich |
| Mindestquerschnitt entsprechend der Leitungslänge | |
|---|---|
| 0,75mm²-100m; 1,5mm²- 200m |
