Die bewährte DOT 28-Qualität nun auch als Einbauspot.
DOT 35 ist in allen abgehängten Decken einsetzbar und eine stimmige Alternative für alle Situationen, in denen gutes Licht mit standardisierter Einbauweise in die Decken kommen soll. Die filigrane Einbauleuchte: minimal im Maßstab, maximal in der Lichtqualität. Über eine Federhalterung kann DOT 35 ohne Einbaumodul in jede abgehängte Decke eingesetzt werden.
| Art.Nr. | Leuchten |
|---|---|

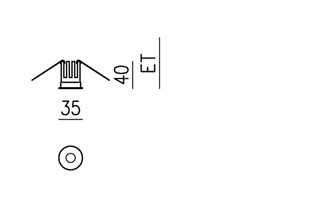

| 2101_ _ _ | DOT 35 | Einbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, aus massivem Aluminium,
passive Kühlung beachten, Lochbohrung 30mm, Einbautiefe ET 70mm 400lm | 350mA | 4W* |
| 3101_ _ _ | DOT 35 WET | Einbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, allseitig
spritzwassergeschützt IP44, Lochbohrung 30mm, aus Aluminium, passive Kühlung beachten, Einbautiefe ET 70mm 370lm | 350mA | 4W* |
| *exkl. LED-Treiber; Konstantstrom | |
| ONLINE KONFIGURIEREN |
Die Leuchten sind durch nachstehende Angaben zu vervollständigen:
| Art.Nr. | Linse |
|---|---|
| 1 _ _ | Abstrahlwinkel 20° |
| Art.Nr. | Reflektor |
|---|---|
| auf Anfrage | Abstrahlwinkel 25° |
| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 1 _ | DIM TO WARM | RA 96 | 1800 - 2700K @350mA |
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | Farbe |
|---|---|
| _ _ K | Kaschmirgold |
| _ _ S | Schneesilber |
| _ _ T | Tiefschwarz |
| _ _ R | Rosé |
| _ _ G | Gold |
| _ _ M | Muskatbronze |
| _ _ P | Polarweiß |
| _ _ E | Entblendungsring | Aluminium eloxiert | UGR <19° bei 25°/35° | UGR <22° bei 55° Lichtstrom verringert sich um ca. 20% |
| _ _ A | Ausblendring | Polarweiß mit tiefschwarzem Kern | UGR <19° bei 25°/35° | UGR <22° bei 55° Lichtstrom verringert sich um ca. 20% |
| Art.Nr. | LED-Treiber ON/OFF |
|---|---|
| 299003 | ON-OFF | 4,2W 350mA² | 1 LED³ | nicht dimmbar LBH 38x27x21mm |
| 399023 | ON-OFF | 25W 350mA | 1-4 LEDs | nicht dimmbar LBH 147x40x32mm |
| Art.Nr. | LED-Treiber DALI-2|PUSH |
|---|---|
| 299223 | DALI-2|PUSH 25W 350mA | 1-4 LEDs | dimmbar 1-100% LBH 147x40x32mm |
| 399263 | DALI-2|PUSH|1-10V 60W 350mA | 1-6 LEDs | ausgenommen D2W: 1-5 LEDs| dimmbar 1-100% LBH 124x79x22mm |
² Leitungslänge max. 33m bei 0,75mm² ³ nicht für WALL28 möglich |
| Mindestquerschnitt entsprechend der Leitungslänge | |
|---|---|
| 0,75mm²-100m; 1,5mm²- 200m |
