Our tried and tested DOT 28 quality. Now also available for flush-mounting.
DOT 35 works in any suspended ceiling and is perfect for all situations where good light and standardised mounting is needed. A delicate luminaire. Minimum size, maximum light quality.| Item No. | Types of lamps |
|---|---|
| 2101_ _ _ | DOT 35 | built-in made of solid aluminium, fixture with frame for tool-free installation in suspended ceilings, passive cooling, drill hole 30mm, installation depth 70mm
400 lm | 350mA | 4W* |
| 3101_ _ _ | DOT 35 WET | built-in aluminium fixture with frame for tool-free installation in suspended ceilings, passive cooling, drill hole 30mm, installation depth 70mm
370 lm | 350mA | 4W* |
| *excl. LED-Driver; constant current | |
| CONFIGURE ONLINE |
Add the following specifications to your order:
| Item No. | Lens |
|---|---|
| 1 _ _ | Beam angle 20° |
| Item No. | Reflector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| On request | Beam angle 25° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 _ _ | Beam angle 35° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 _ _ | Beam angle 55° |
| Item No. | LED | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| _ 1 _ | DIM TO WARM | RA 96 | 1800 - 2700K @350mA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| _ 2 _ | RA 93 | 2700 K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| _ 3 _ | RA 93 | 3000 K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| _ 4 _ | RA 93 | 4000 K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Item No. | Colour |
|---|---|
| _ _ K | Kashmeregold |
| _ _ S | Snow silver |
| _ _ T | Total black |
| _ _ R | Rose |
| _ _ G | Gold |
| _ _ M | Muscat bronze |
| _ _ P | Polar white |
| _ _ E | Glare suppression ring | deep black, anodised aluminium, installation depth ID + 10 mm, Luminous flux diminishes by approx. 20%
UGR <10 at LENS 20°, UGR <19 at 35°, UGR <22 at 55° |
| _ _ A | Fade ring | polarwhite + deep black center, installation depth ID + 10 mm, Luminous flux diminishes by approx. 20%
UGR <10 at LENS 20°, UGR <19 at 35°, UGR <22 at 55° |
| Item No. | LED-Driver ON-OFF |
|---|---|
| 299003 | ON-OFF | 4,2W 350mA² | 1 LED³ | not dimmable LWH 38x27x21mm |
| 399023 | ON-OFF | 25W 350mA | 1-4 LEDs | not dimmable LWH 147x40x32mm |
| Item No. | LED-Driver DALI-2 | Push |
|---|---|
| 299223 | DALI-2 | PUSH 25W 350mA | 1-4 LEDs | dimmable 1-100% LWH 147x40x32mm |
| 399263 | DALI-2 | PUSH | 1-10V 60W 350mA | 1-6 LEDs | except D2W: 1-5 LEDs| dimmable 1-100% LWH 124x79x22mm |
² cable length max. 33m at 0.75mm² ³ not possible for WALL28 |
| Minimum diameter according to cable length | |
|---|---|
| 0,75mm²-100m; 1,5mm²- 200m |

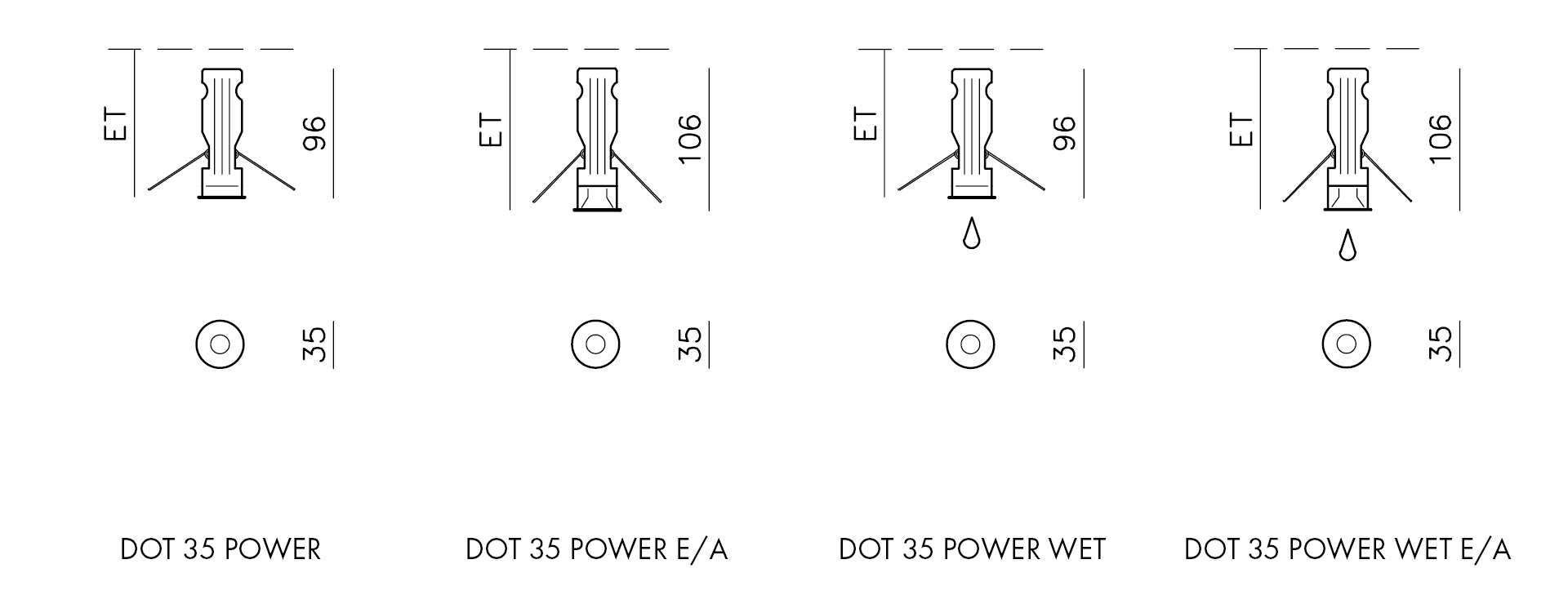

KRAFTVOLL. Der DOT 35 POWER ist die leistungsstärkere Variante des DOT 35. Dabei ermöglicht der längere Kühlkörper eine höhere Lichtleistung von bis zu 740 lm bei maximaler Lichtqualität. Die längere Bauform erfordert eine größere Einbautiefe von 110mm, respektive 120mm bei Entblendungs- und Ausblendring.
| Art.Nr. | Leuchten |
|---|---|
| 2105_ _ _ | DOT 35 POWER | Einbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, aus massivem
Aluminium, passive Kühlung beachten, Lochbohrung 30 mm, Einbautiefe ET 110 mm 740lm | 700mA | 8,5W* |
| 3105_ _ _ | DOT 35 POWER WET | IP44, Einbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken,
allseitig spritzwassergeschützt, aus massivem Aluminium, passive Kühlung beachten, Lochbohrung 30 mm, Einbautiefe ET 110 mm 680lm | 700mA | 8,5W* |
278020 278030 278040 | REPARATURSET, für DOT 28, ORB 28, MOL 28, DOT 28 POWER, DOT 35 und DOT 35 POWER für fachlich Befugte 2700K 3000K 4000K |
| *exkl. LED-Treiber; Konstantstrom | |
| ONLINE KONFIGURIEREN |
Die Leuchten sind durch nachstehende Angaben zu vervollständigen:
| Art.Nr. | Reflektor |
|---|---|
| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | Farbe |
|---|---|
| _ _ K | Kaschmirgold |
| _ _ S | Schneesilber |
| _ _ T | Tiefschwarz |
| _ _ R | Rosé |
| _ _ G | Gold |
| _ _ M | Muskatbronze |
| _ _ P | Polarweiß (ähnlich RAL 9016) |
| _ _ E | Entblendungsring | Tiefschwarz | Aluminium eloxiert Einbautiefe ET = Moduleinbautiefe +10mm, nur für DOT 28, DOT 28 Power, DOT 35 und DOT 35 POWER, Lichtstrom verringert sich um ca. 20% |
| _ _ A | Ausblendring | Polarweiß mit tiefschwarzem Kern Einbautiefe ET = Moduleinbautiefe +10mm, nur für DOT 28 und DOT 28 Power, DOT 35 und DOT 35 POWER, Lichtstrom verringert sich um ca. 20% |
| RÜCKKAUF REPARATUREN KREISLAUFWIRTSCHAFT |
| Art.Nr. | 700mA-Bestromung |
|---|---|
| 299037 | ON-OFF 35W 700mA | 1-3 LEDs | nicht dimmbar LBH 148x40x30mm |
| 299227 | DALI-2|PUSH 25W 700mA | 1-2 LEDs | dimmbar 1-100% LBH 147x40x32mm |
| 399267 | DALI-2|PUSH|1-10V 60W 700mA | 1-5 LEDs | dimmbar 1-100% LBH 124x79x22mm |
| Mindestquerschnitt entsprechend der Leitungslänge | |
|---|---|
| 0,75mm²-100m; 1,5mm²- 200m |

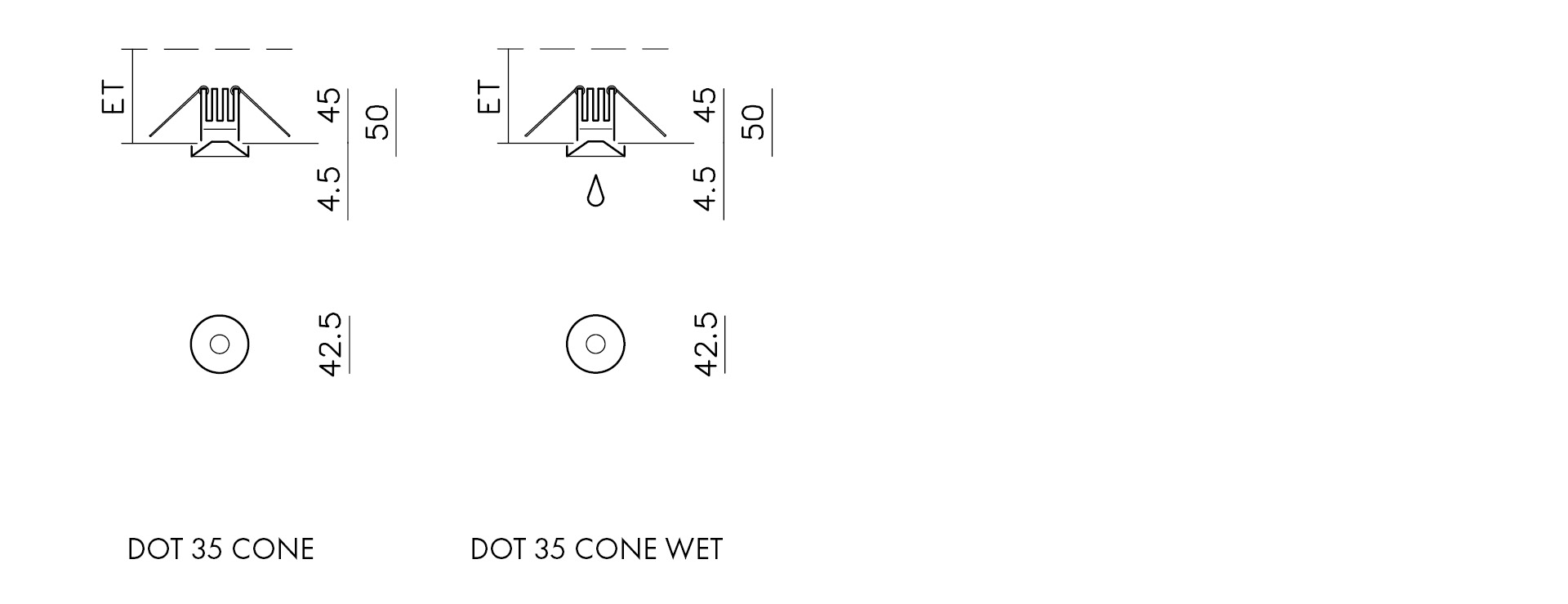

FILIGRANE ÄSTHETIK. Formal ausbalanciert wirkt DOT 35 CONE nicht additiv, sondern spielerisch integriert und ergänzt respektvoll und voller Leichtigkeit ein subtiles Bild in die Architektur. DOT 35 CONE ist der minimalistische Halbeinbauspot mit guten Entblendungseigenschaften und reduziertem Design.
| Art.Nr. | Leuchten |
|---|---|
| 2102_ _ _ | DOT 35 CONE | Halbeinbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, aus massivem Aluminium,
passive Kühlung beachten, Lochbohrung 30mm, Einbautiefe ET 70mm 400lm | 350mA | 4W* |
| 3102_ _ _ | DOT 35 CONE WET | Halbeinbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, allseitig
spritzwassergeschützt IP44, Lochbohrung 30mm, aus Aluminium, passive Kühlung beachten, Einbautiefe ET 70mm 370lm | 350mA | 4W* |
| *exkl. LED-Treiber; Konstantstrom | |
| ONLINE KONFIGURIEREN |
Die Leuchten sind durch nachstehende Angaben zu vervollständigen:
| Art.Nr. | Linse |
|---|---|
| 1 _ _ | Abstrahlwinkel 15° |
| Art.Nr. | Reflektor |
|---|---|
| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 1 _ | DIM TO WARM | RA 96 | 1800 - 2700K @350mA |
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | Farbe |
|---|---|
| _ _ K | Kaschmirgold |
| _ _ S | Schneesilber |
| _ _ T | Tiefschwarz |
| _ _ R | Rosé |
| _ _ G | Gold |
| _ _ M | Muskatbronze |
| _ _ P | Polarweiß |
| Art.Nr. | LED-Treiber ON/OFF |
|---|---|
| 299003 | ON-OFF | 4,2W 350mA² | 1 LED | nicht dimmbar LBH 38x27x21mm |
| 399023 | ON-OFF | 25W 350mA | 1-4 LEDs | nicht dimmbar LBH 147x40x32mm |
| Art.Nr. | LED-Treiber DALI-2|PUSH |
|---|---|
| 299223 | DALI-2|PUSH 25W 350mA | 1-4 LEDs | dimmbar 1-100% LBH 147x40x32mm |
| 399263 | DALI-2|PUSH|1-10V 60W 350mA | 1-6 LEDs | ausgenommen D2W: 1-5 LEDs| dimmbar 1-100% LBH 124x79x22mm |
² Leitungslänge max. 33m bei 0,75mm² |
| Mindestquerschnitt entsprechend der Leitungslänge | |
|---|---|
| 0,75mm²-100m; 1,5mm²- 200m |

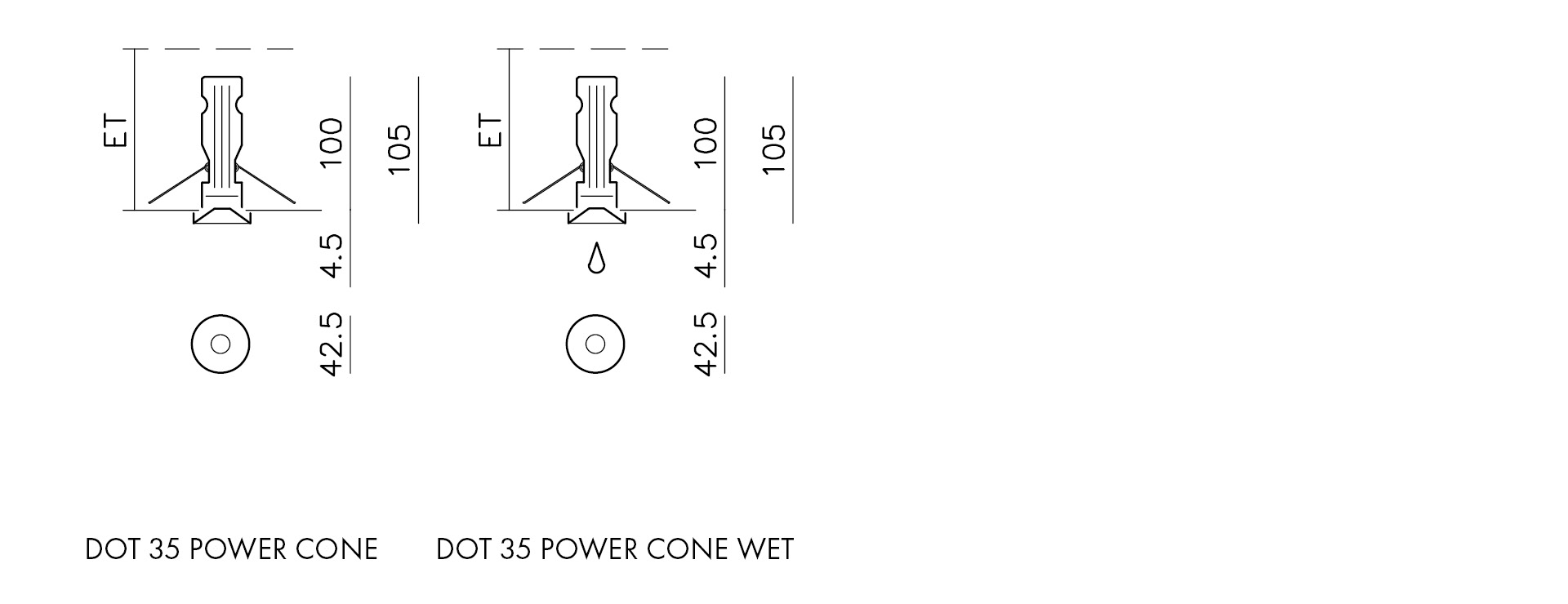

ÜBERZEUGEND. DOT 35 POWER CONE vereint die feine Ästhetik des DOT 35 CONE mit der überzeugenden Lichtleistung von bis zu 740 lm aus einem einzigen Lichtpunkt.
| Art.Nr. | Leuchten |
|---|---|
| 2106_ _ _ | DOT 35 POWER CONE | Halbeinbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken, aus massivem
Aluminium, passive Kühlung beachten, Lochbohrung 30 mm, Einbautiefe ET 120 mm 740lm | 700mA | 8,5W* |
| 3106_ _ _ | DOT 35 POWER CONE WET | IP44, Halbeinbauleuchte mit Einbaufedern zur werkzeuglosen Montage in Hohlraumdecken,
allseitig spritzwassergeschützt, aus massivem Aluminium, passive Kühlung beachten, Lochbohrung 30 mm, Einbautiefe ET 120 mm 680lm | 700mA | 8,5W* |
278020 278030 278040 | REPARATURSET, für DOT 28, ORB 28, MOL 28, DOT 28 POWER, DOT 35 und DOT 35 POWER für fachlich Befugte 2700K 3000K 4000K |
| *exkl. LED-Treiber; Konstantstrom | |
| ONLINE KONFIGURIEREN |
Die Leuchten sind durch nachstehende Angaben zu vervollständigen:
| Art.Nr. | Reflektor |
|---|---|
| 3 _ _ | Abstrahlwinkel 35° |
| 6 _ _ | Abstrahlwinkel 55° |
| Art.Nr. | LED |
|---|---|
| _ 2 _ | RA 93 | 2700K |
| _ 3 _ | RA 93 | 3000K |
| _ 4 _ | RA 93 | 4000K |
| Art.Nr. | Farbe |
|---|---|
| _ _ K | Kaschmirgold |
| _ _ S | Schneesilber |
| _ _ T | Tiefschwarz |
| _ _ R | Rosé |
| _ _ G | Gold |
| _ _ M | Muskatbronze |
| _ _ P | Polarweiß (ähnlich RAL 9016) |
| RÜCKKAUF REPARATUREN KREISLAUFWIRTSCHAFT |
| Art.Nr. | 700mA-Bestromung |
|---|---|
| 299037 | ON-OFF 35W 700mA | 1-3 LEDs | nicht dimmbar LBH 148x40x30mm |
| 299227 | DALI-2|PUSH 25W 700mA | 1-2 LEDs | dimmbar 1-100% LBH 147x40x32mm |
| 399267 | DALI-2|PUSH|1-10V 60W 700mA | 1-5 LEDs | dimmbar 1-100% LBH 124x79x22mm |
| Mindestquerschnitt entsprechend der Leitungslänge | |
|---|---|
| 0,75mm²-100m; 1,5mm²- 200m |
